在 2018 年,我們介紹過掌上型的雷射雕刻機 Cubiio,當時引起很多人的興趣,因為以往動則十多萬的雷雕機,居然可以以這種形式進入家中。不過這邊要幫大家做個雷射小教室。

雷雕機器有非常多種雷射類型,常見的就是二極體雷射以及 CO2 雷射

二極體雷射,功率多小於 10W、速度慢。由於功率不高,體積可以做的很小,但能雕刻的材質非常有限,除了紙張之類的材質,大多也只能雕刻無法切割。Cubiio 就是屬於這種,他的功率只有 1.6W,所以可以做到非常的小,但雷射的精細度就只能算是家用等級的堪用。真的要切割不是不行,就是用雕刻的路徑去跑個數十次,非常花時間。

這次試玩的是 FLUX beamo,屬於 CO2 雷射雕刻機,瓦數高達 30W,由於功率高,無論是速度或是深度都大大提昇,我之前用 Cubiio 可能要費時1小時的大小圖案,beamo只需要5分鐘,而精細程度也提高很多。重要的是材質幾乎是不挑,除了金屬以外的材質,大部分都可以使用。

兩種各有優缺點,但如果要選擇一台能多功能運用的商用機器,選 CO2 雷射的機型會比較實用。所以這次的出發點不是家用,而是真的可以拿來當生產力工具,真正運用在商用環境的 FLUX beamo。

▼ 雖然事先知道很大,但連著箱子來是真的很大,放上一個一歲半的小朋友當比例尺。左邊的箱子是搭配用的空氣清淨機 Beam Air,等等一起介紹。



▼ 由於我家沒有足夠的乾淨空間擺拍外觀圖,就先拿官網圖給各位看看樣子。工作範圍是 300 x 210 mm,由於他的底蓋是可拆式的設計,所以嚴格來說沒有工作深度問題,可以直接拆底蓋,放到桌面上雕刻桌面等等。若是不拆底蓋的話,可放入的深度(高度)為 45 mm。

Beamo

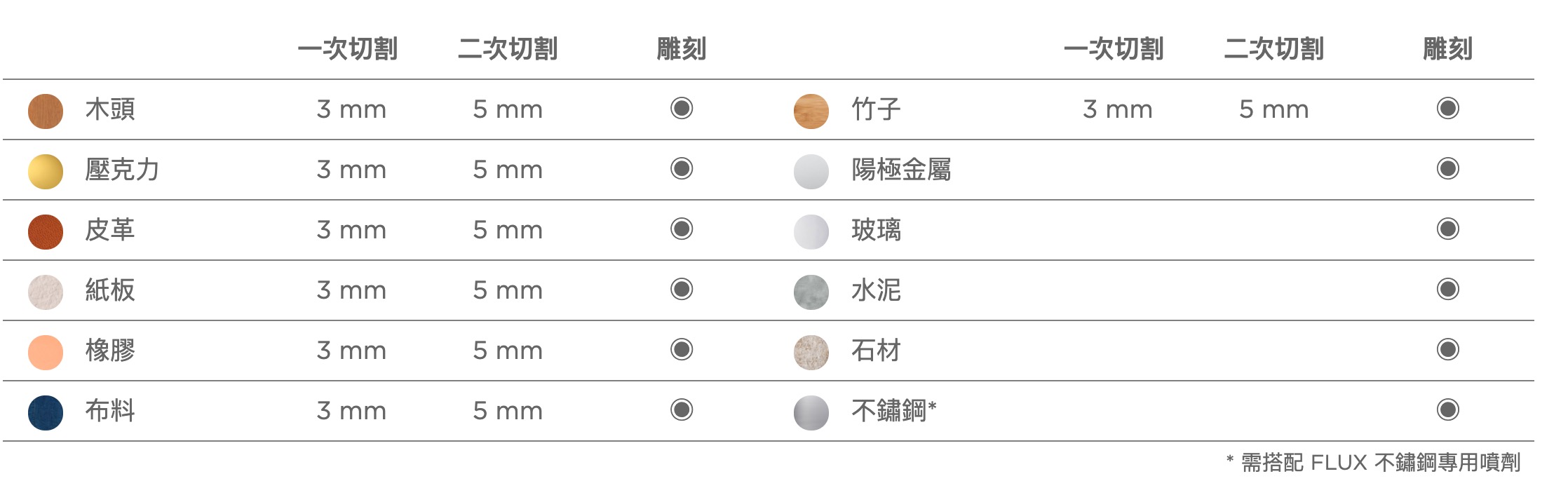

▼ 前面有提到 Co2 機種的特色就是幾乎什麼材質都可以雕刻,而可以切割的範圍也非常的大。

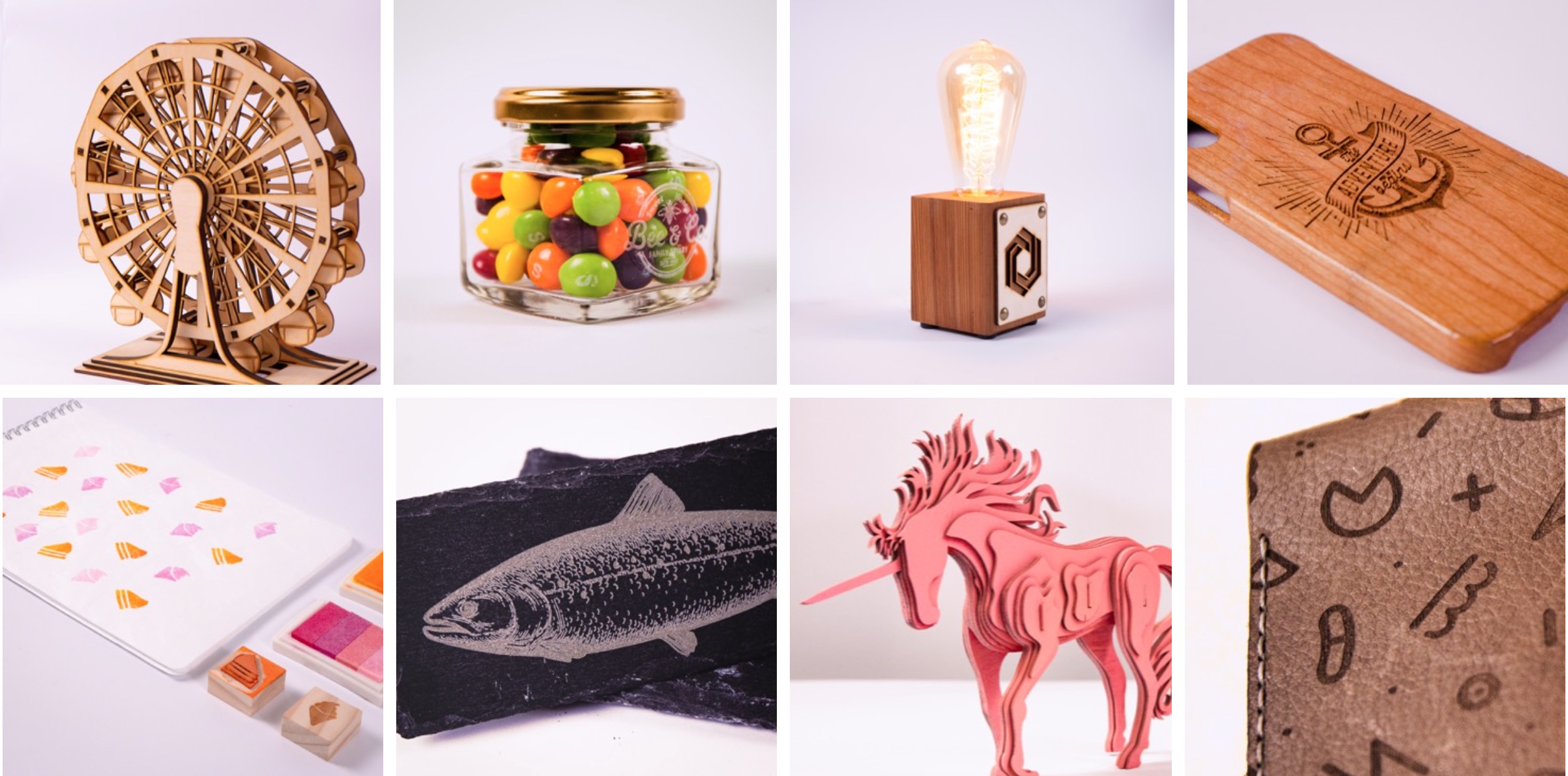

▼ 這裡先放上官網的作品集給大家看看各種應用情境,可以看到無論是哪一種材質,都可以有很好的表現,非常細緻。不過我第一次用這種切割機,我就不試著挑戰這種等級的作品,先以上手為目標。

▼ 那我們就來實際開箱操作看看了,包裝把空間應用的非常好,風管以及電源線等等,都巧妙的收在 beamo 之中。

Beamo

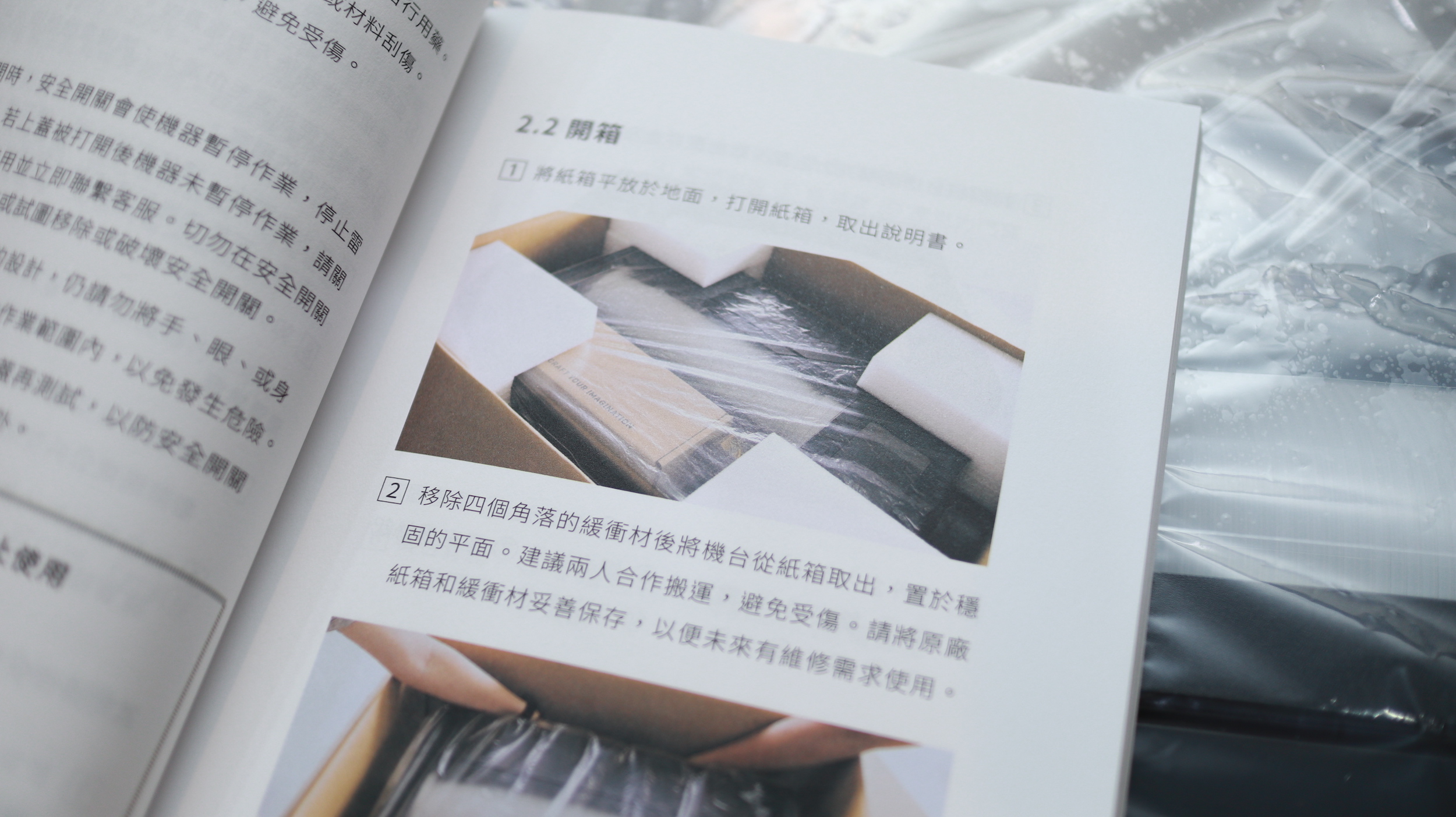

▼ 而隨附的說明書雖然有一點點厚度,但因為非常的細微,連怎麼打開箱子都有解釋,所以絕對不用擔心有看不懂的過程。

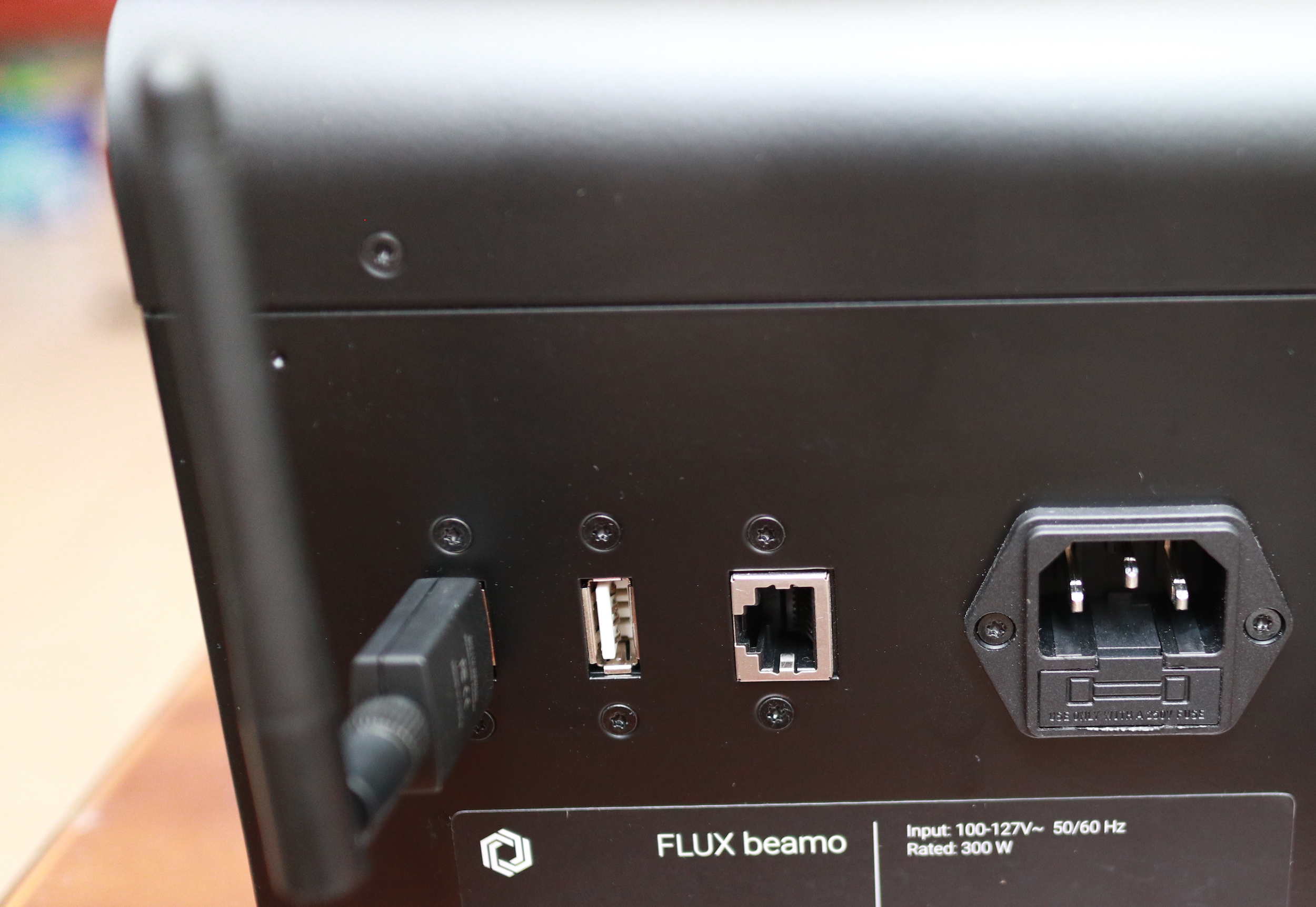

▼其實主要的配件只有兩個是一定要裝上的,WiFi 接收器,以及電源線。對的,他跟電腦連線的方式是走你家 WiFi,非常方便。

▼另外他提供了一個風管,你可以直接把切割過程產生的的廢氣,直接導到戶外,或是通風良好的地方。

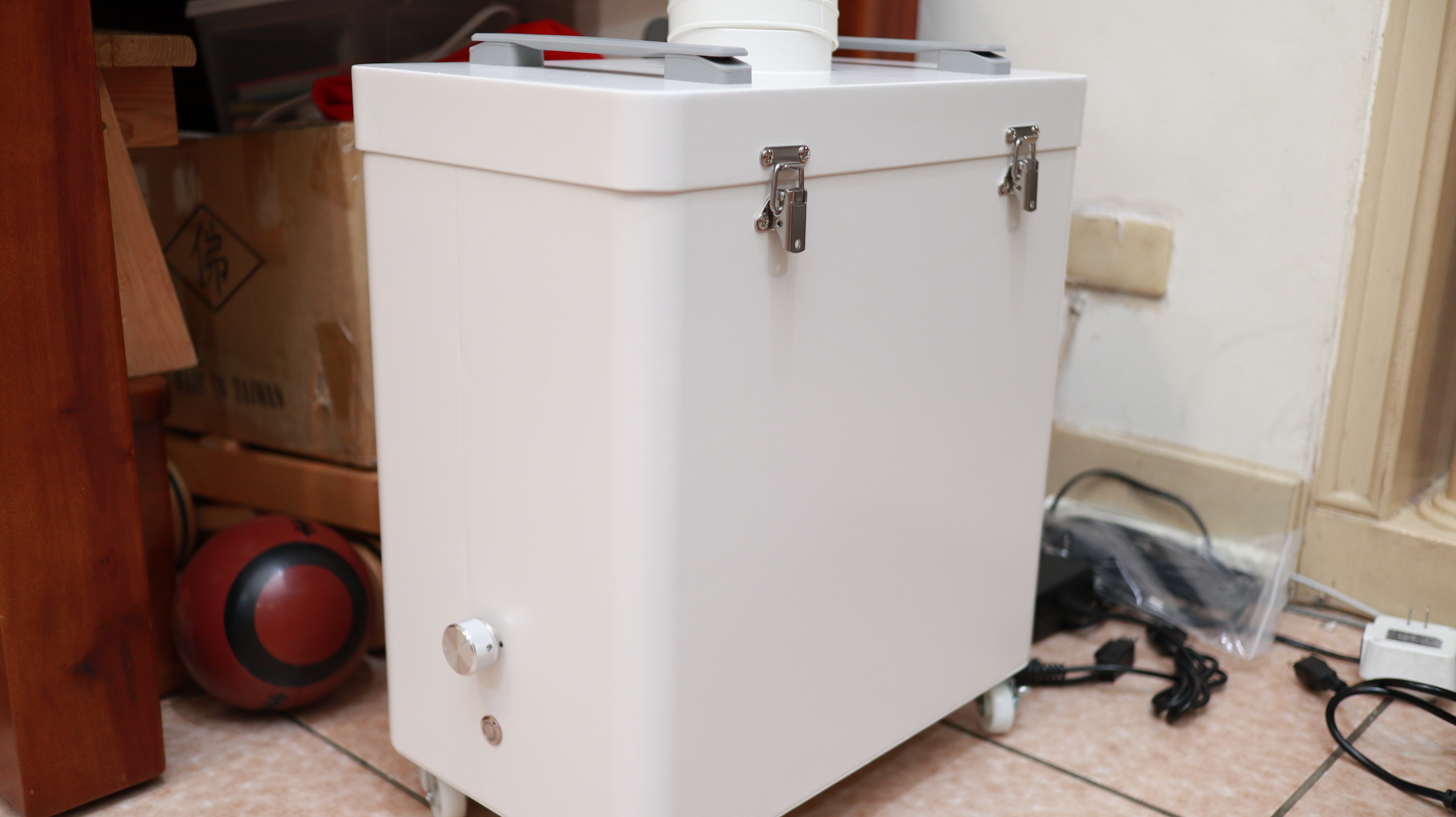

▼ 如果真的擺放的地方無法有適合的通風,也可以接到 FLUX 出的另一個配件 Beam-Air,也就是 HEPA 濾網等級的空氣清淨機,雖然我家比較亂,但這個配件真的很好看。

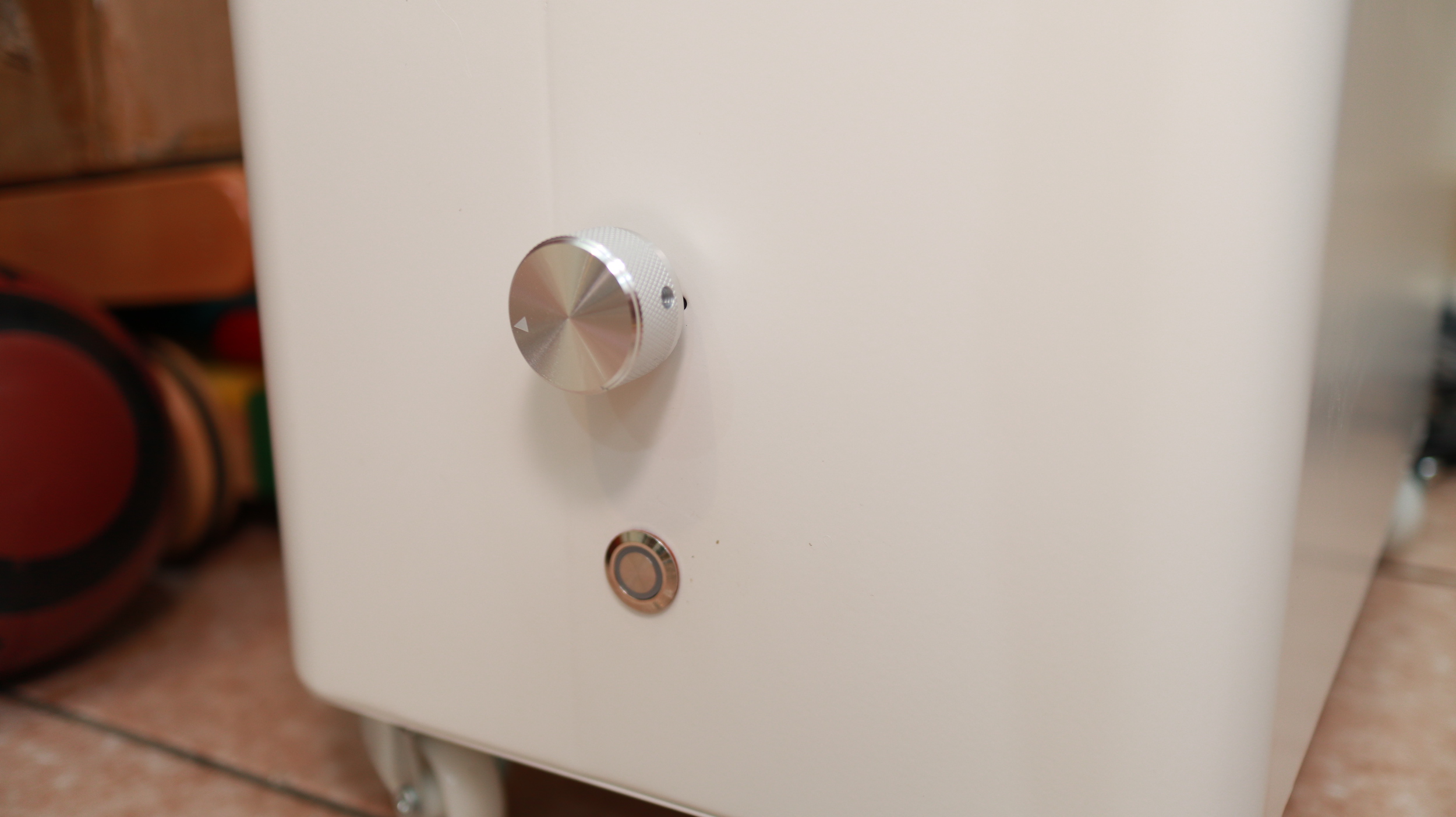

▼ 無段式旋鈕控制風量,真的美,而且可以靠 USB 線跟 beamo 連動,靠著 beamo 自動開機或是關機,讓我們省去不少動作。

而且他底部有滾輪,可以輕鬆省力的推到適合擺放的位置,共有四層濾網:初效濾網層、中效濾網層、活性碳濾網層、醫療級高效濾網層,我甚至覺得有點想拿來取代我原本的 Honeywell。



▼ 其實說到美觀,我覺得 beamo 本體也有種說出不來的帥感,可能是因為黑色金色的搭配,再加上內建的紫色補光(可單獨關閉),整體看起來就有種高科技感。

Beamo

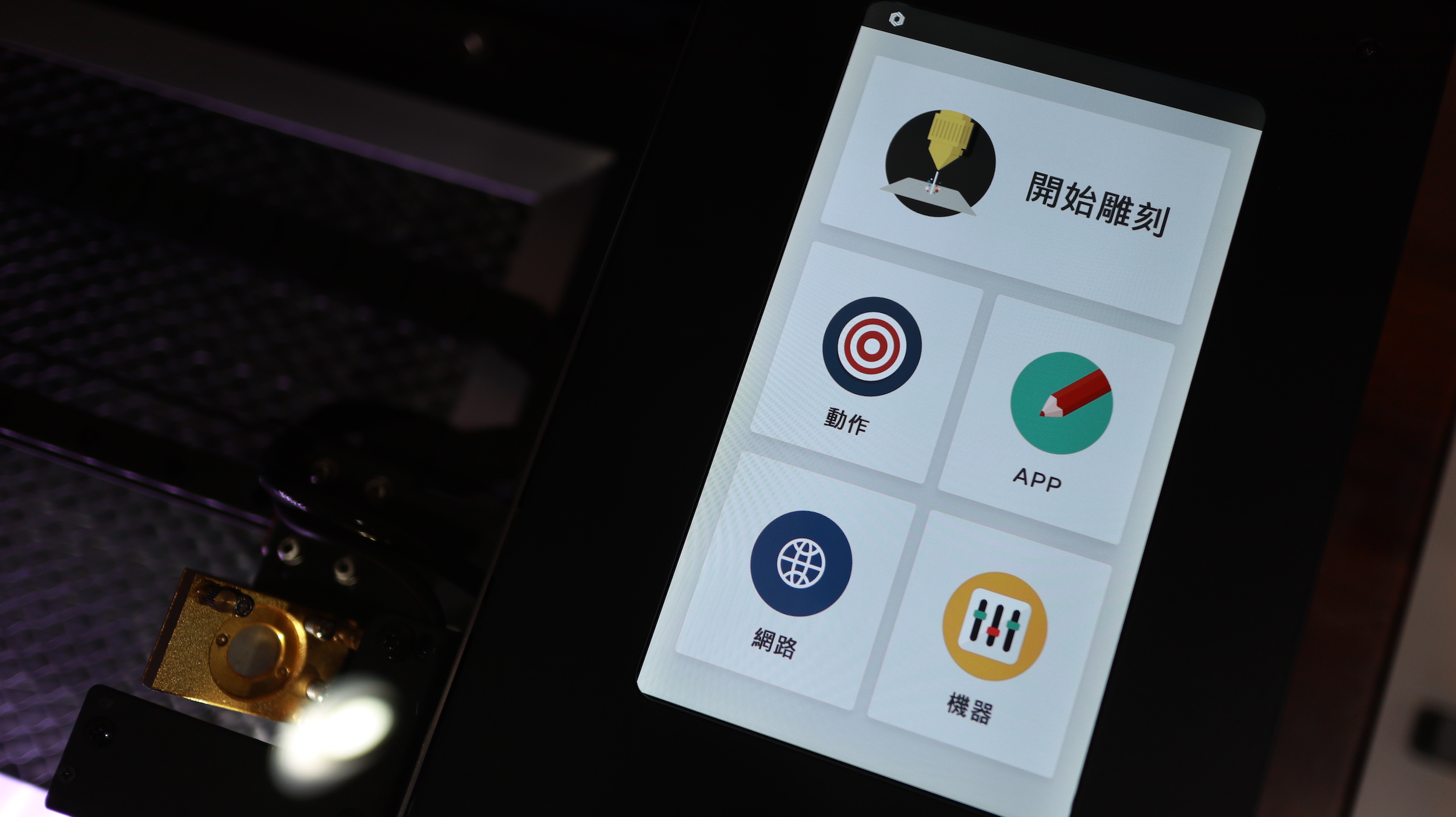

▼ 我個人覺得最棒的事情是,他本身內建一個觸控面板,所以一但使用的次數夠多,夠熟悉,甚至不需要電腦或手機也可以直接單獨來做出作品。Beamo

▼那麼首先,第一步就是讓他連上我們家中的 WiFi,等他取得正確 IP 之後就可以囉

Beamo

▼ 接著擺上我們要練習試做的物品,然後調整到正確的對焦距離,先把紅色箭頭的地方轉鬆,就可以調整高度,讓黃色箭頭那個對焦尺保持在快要碰到物體又沒碰到物體就可以。像畫面中這塊木板,我當時就把對焦距離調的太緊,後面就會看到木板被這個尺推歪掉,所以不要把距離抓的太緊,畢竟物體本身不一定是 100% 平面。(如果覺得這樣很麻煩,他們也有出自動對焦套件Beamo

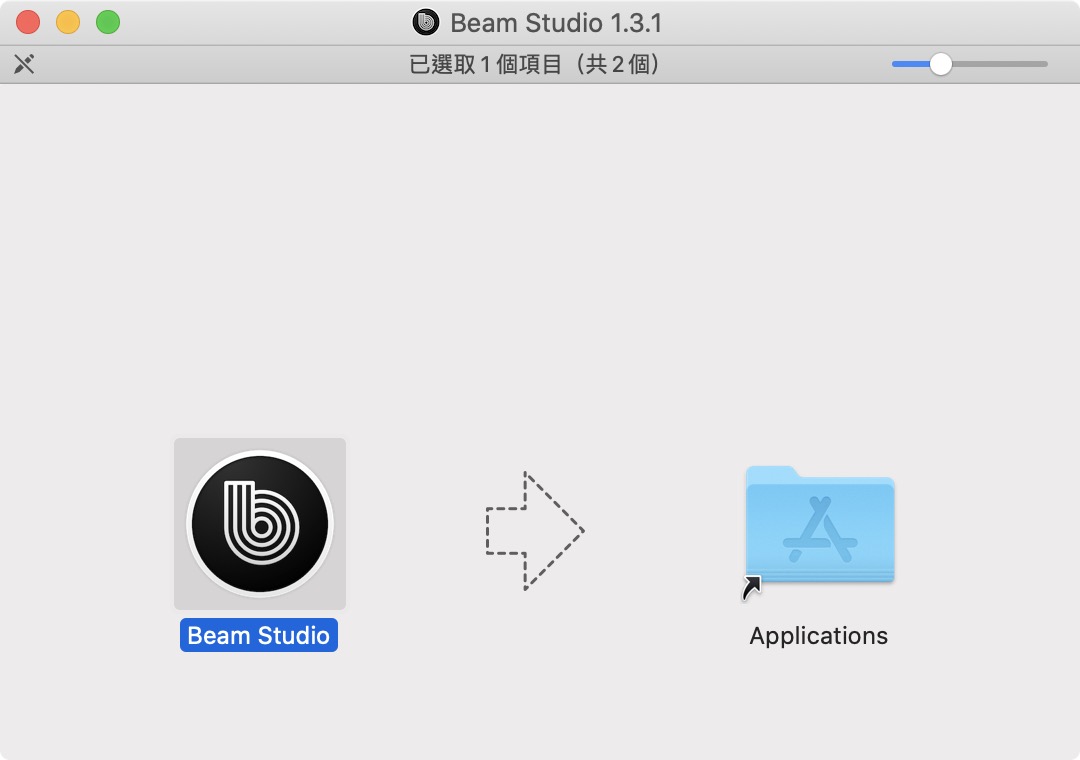

▼ 接下來輪到電腦端的操作了,我們先來下載 Beam Studio 既然我願意寫這一篇,一定是因為他有支援 Mac,而且不但支援,他的介面非常的符合 Mac,不是那種拿 Windows 來硬改的。

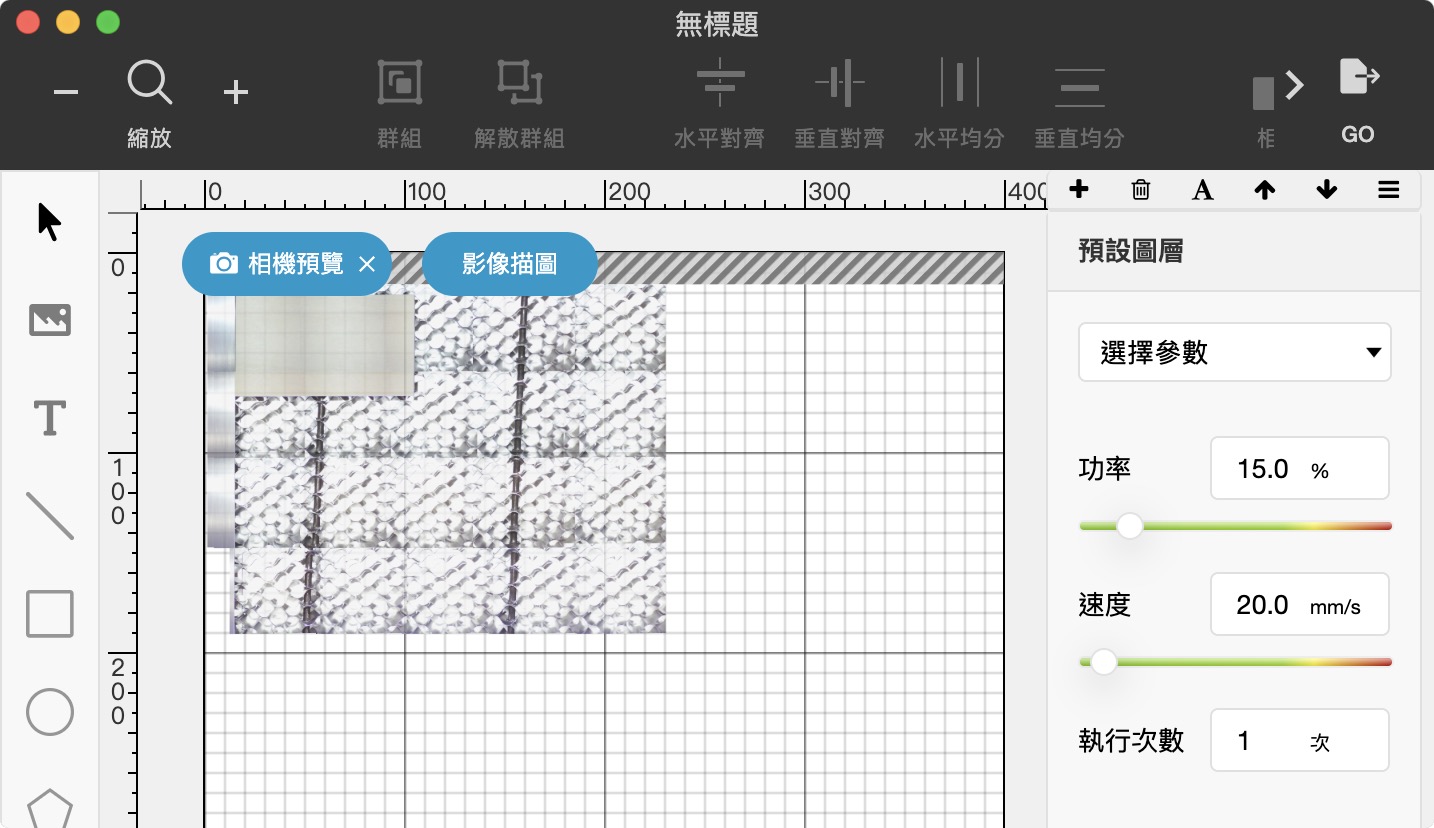

▼我第一次使用的時候,就想說,作品的高度我剛剛靠著對焦尺調整好了,但是雕刻的範圍我要怎麼做? 其實不用擔心,他有相機預覽功能,我可以先把木板的範圍預覽出來,就知道我要把雕刻的圖形放大縮小到哪一個位置,所見即所得,非常方便。

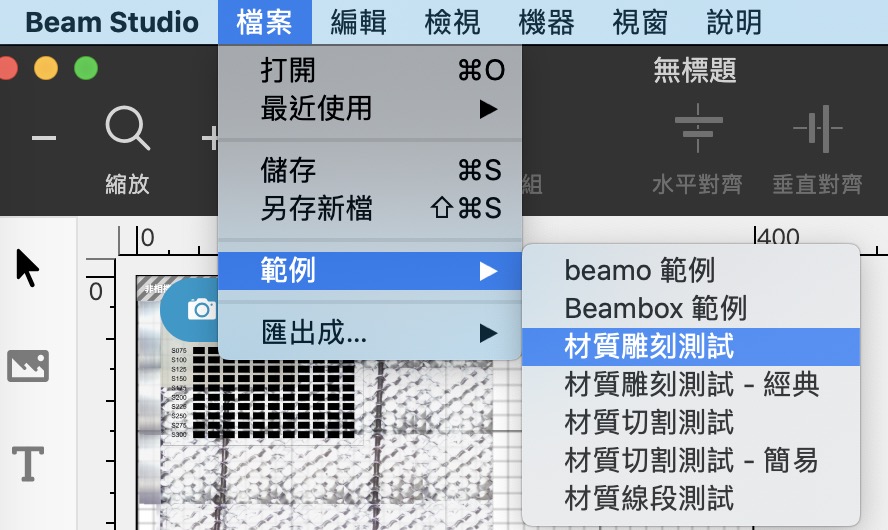

▼由於一開始我還沒什麼想法,我就先用內建的範例檔,先弄一個測試檔看看。



▼ 現在把圖片靠著相機預覽,放到了正確的位置,那麼,接下來有更難的,我該怎麼調整功率以及速度呢?這個以前是最吃經驗的,可能要用不同的材質測試好幾輪,才會知道不同材質不同目的的最佳參數。

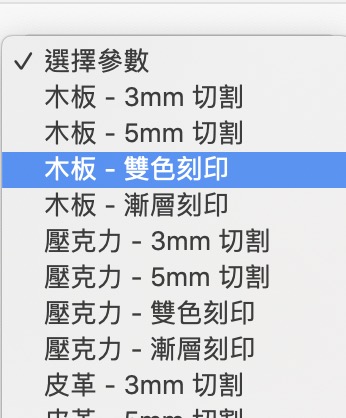

▼ 但其實 beamo 已經幫你內建好參數了,你只要選擇不同材質,是要雕刻還是切割,功率跟速度都自動幫你選好了。

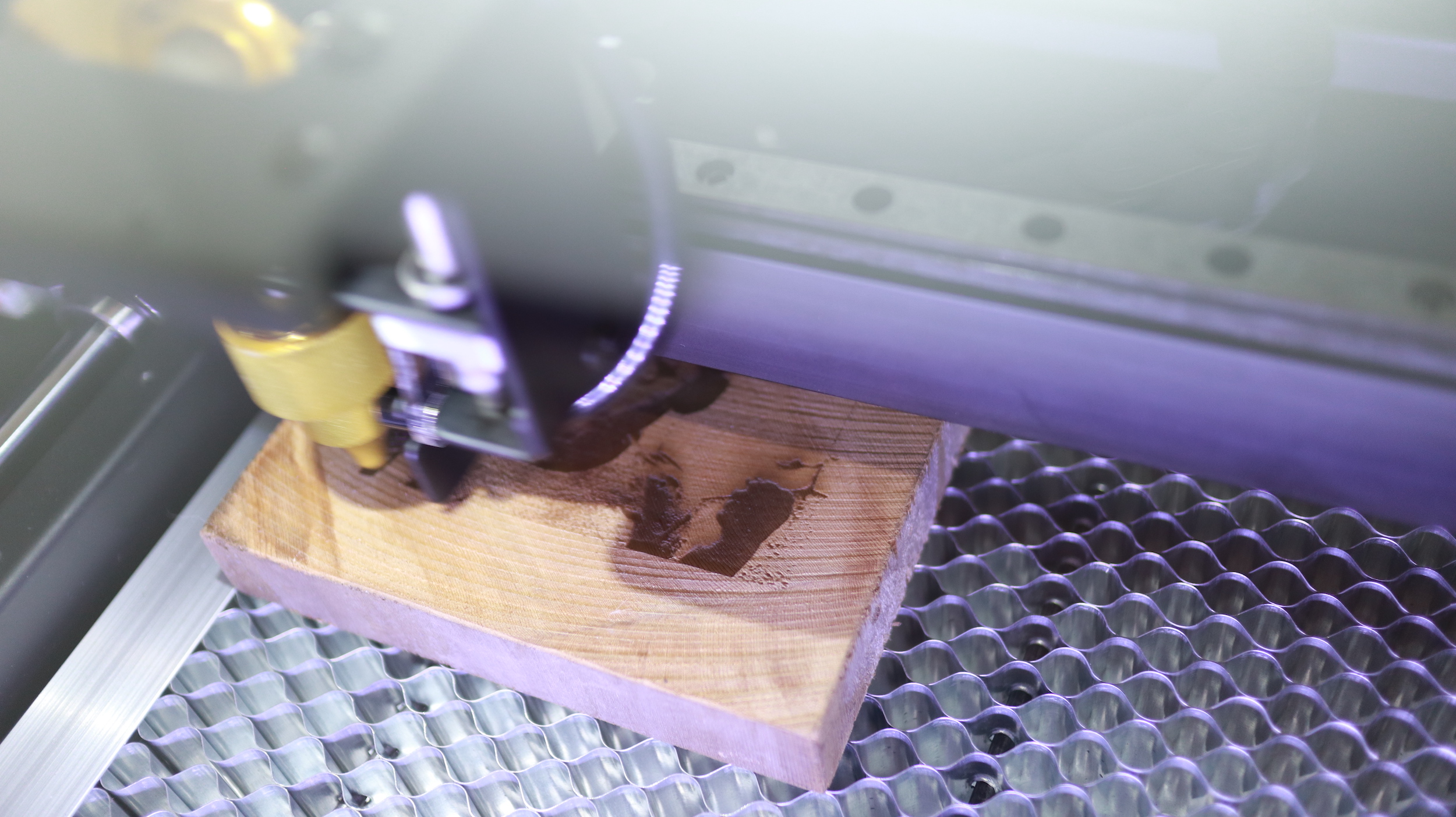

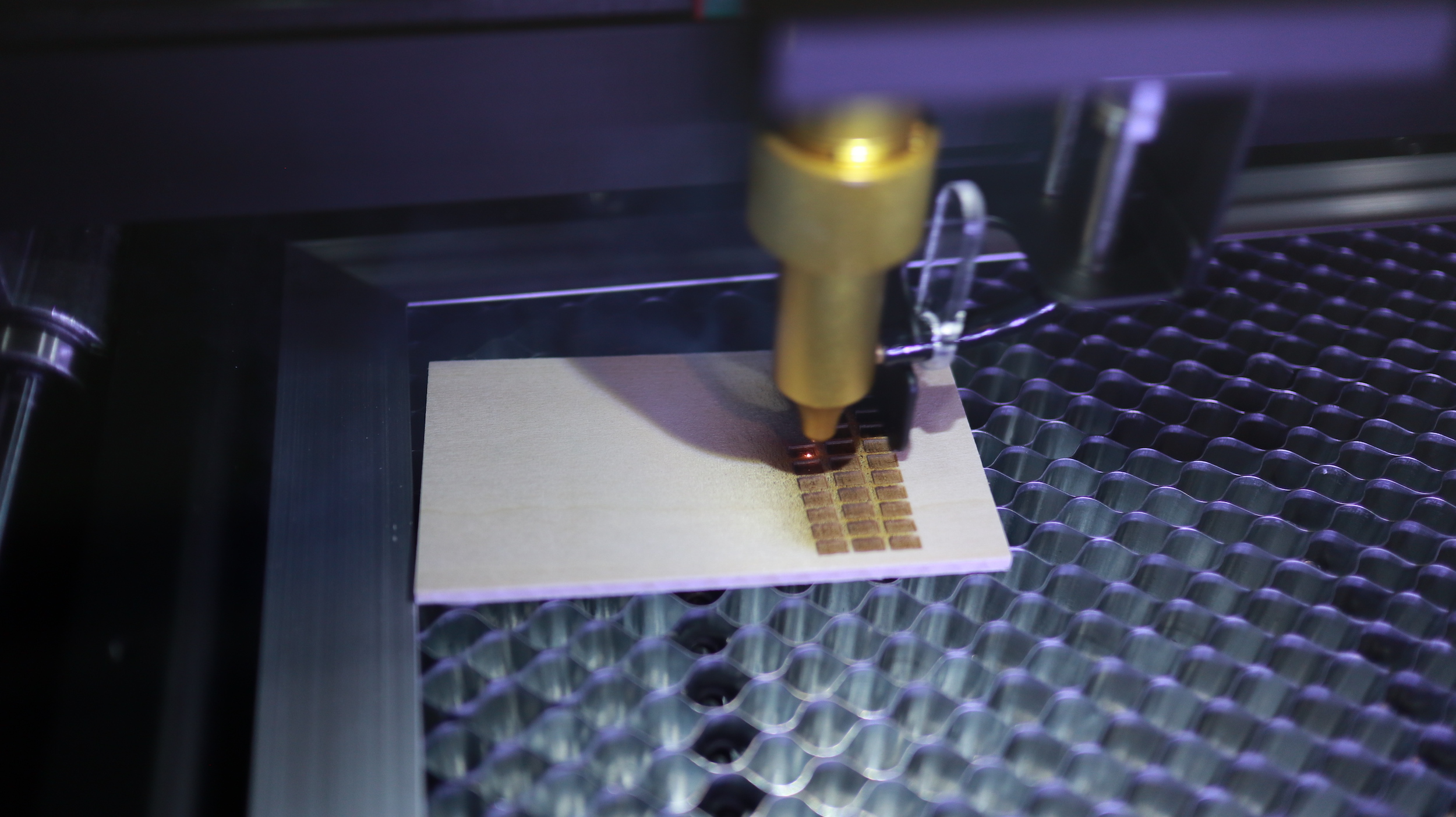

▼ 那麼,就開始動工啦,可以看到因為這一次,我對焦尺的距離抓的太緊,開始沒多久,就把木板推歪了。這就是我第一次的失敗,但這台的易學之處,就是我只有這一次失敗。之後都非常順利。

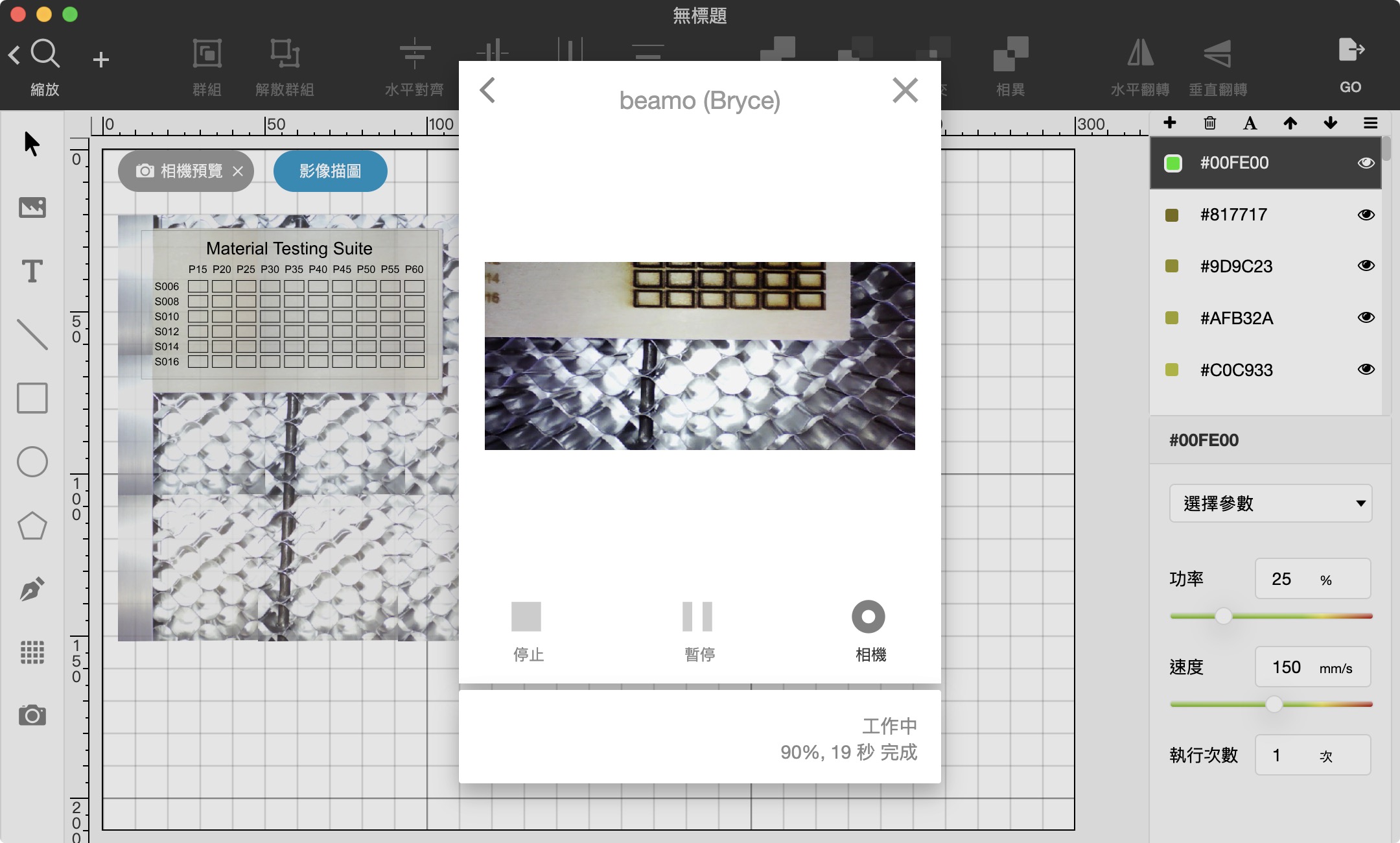

▼ 接下來我們來試試看不同功率的切割效果,在執行的過程中,還可以開啟相機,透過 WiFi,電腦也可以即時看到目前的進度。

▼ 隨附的練習用的木板,也只需要一次就切割成功, 30W 的效果真的不是1、2W 可以比較的。

接下來我們挑戰進階一點的,我直接放入一張照片,試著雕刻出照片內容來。在以往,要雕刻出照片需要非常多的前置作業,由於雷射雕刻可以有深淺,但只有單一顏色,所以有點像是素描一樣。在這種情況下,我直接把照片拿去雕刻,通常會慘不忍睹,因為雷射雕刻的精細度以及功率設定絕對不可能像是我們平常習慣看的照片一樣這麼精細。所以通常要自己把照片先去背,然後用影像處理軟體,把照片處理成最簡單的雙色稿,這樣拿去雷雕,才會是比較可以掌控的成果。

▼ 我通常至少要先花 10-15 分鐘把圖片調整成下面這樣的灰階,還不見得可以很完美的呈現,因為精細度不見得跟得上。

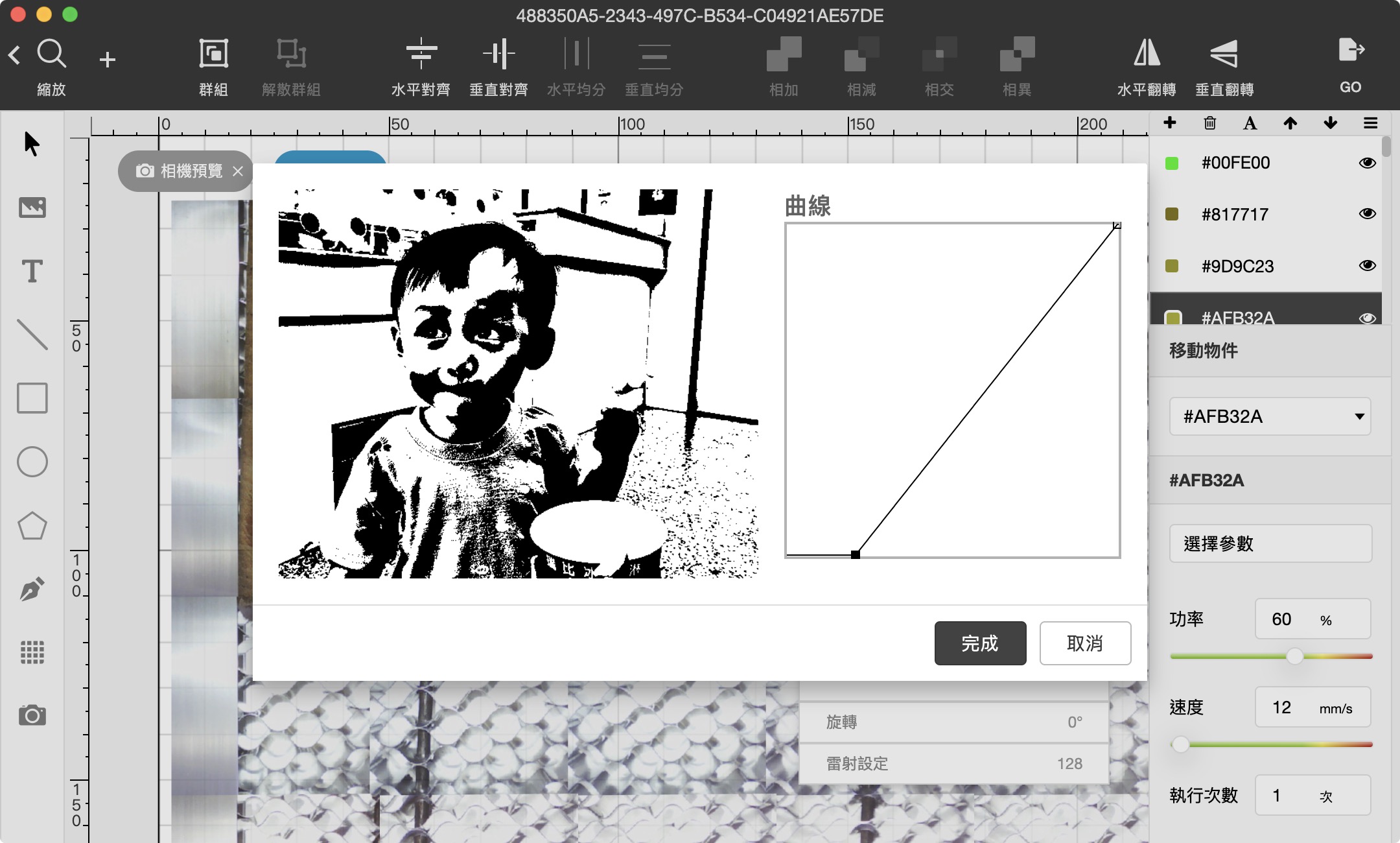

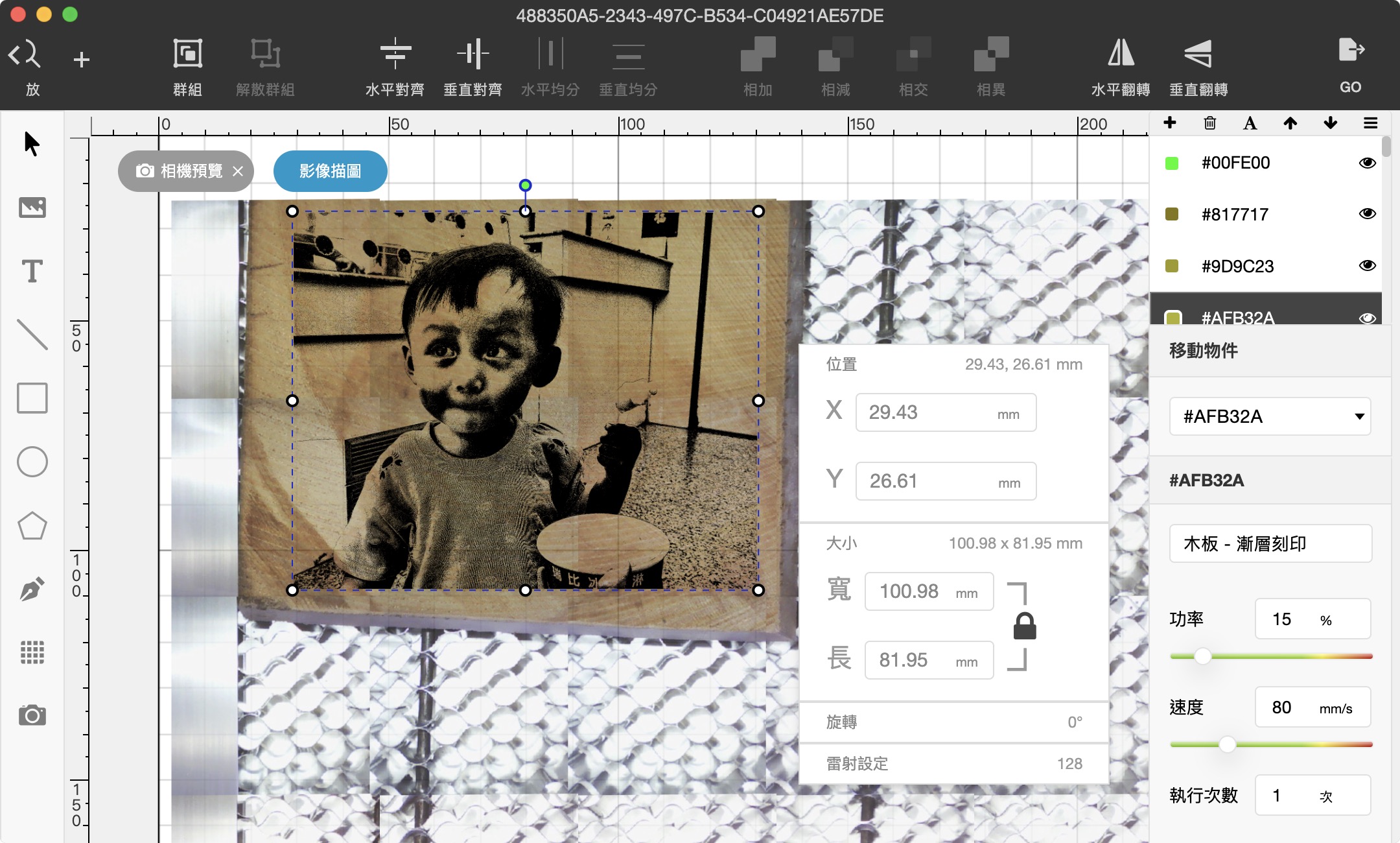

▼ 但這次,我就直接把照片丟進去 beamo,看看在完全不先處理照片的情況下,能做到什麼程度。首先 beamo 自動幫我們處理成黑白漸層,這點已經讓我們可以大幅度的知道刻出來會是什麼樣子。

▼ 而內建的對比度曲線,對於比較單純的照片來說,也非常夠用。

▼ 那我們就直接來刻看看啦,像這樣約手掌大的大小,大概只花了7、8分鐘就搞定,真的很快。

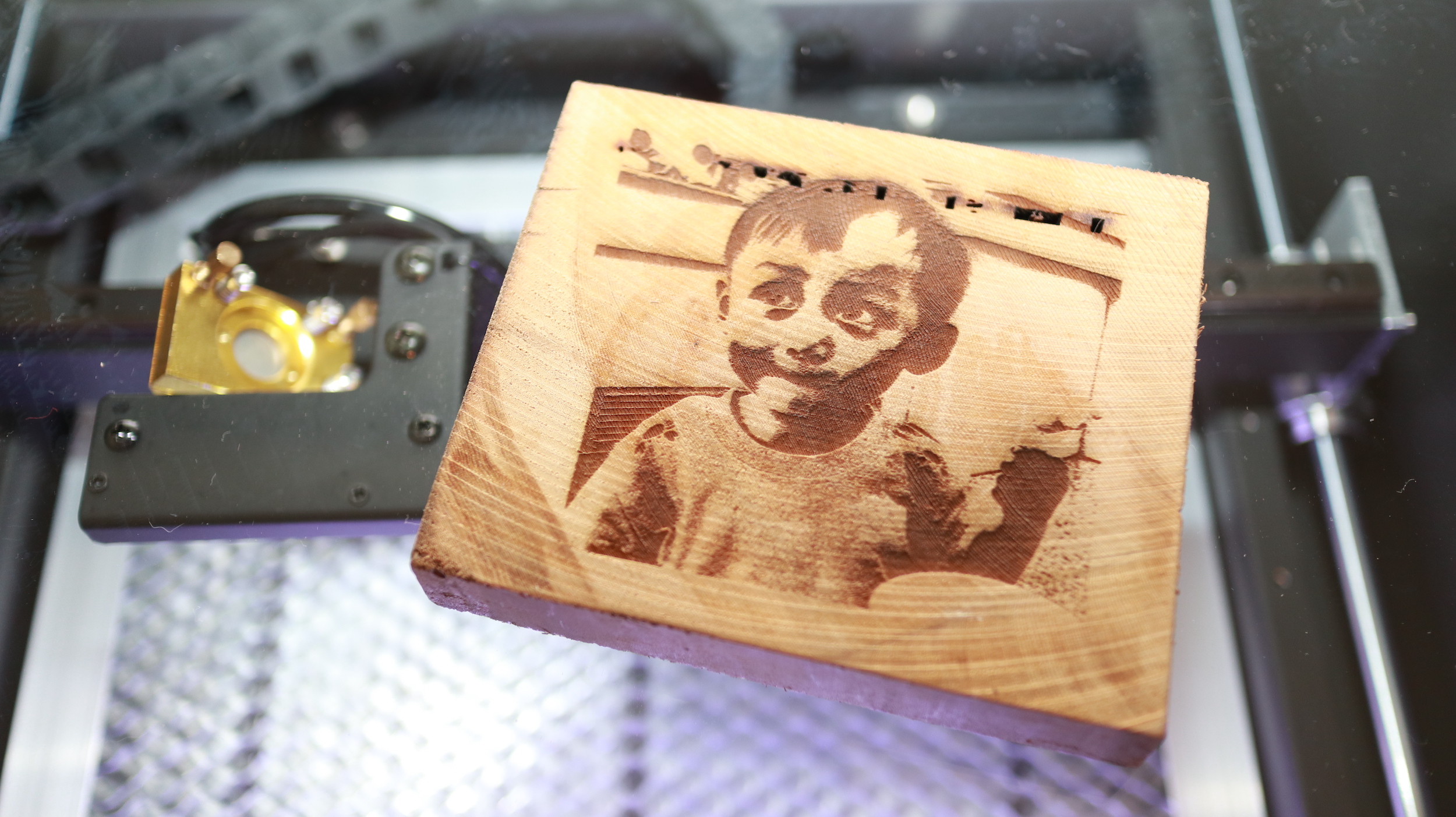

▼ 成品如下,在沒有先事先處理照片,直接丟進去 beamo 的情況下,這個成果非常令人滿意。

▼ 雖然在人臉的表現上,看起來就是需要先用 Photoshop 處理再來雕刻會好很多,但可以看到衣服的皺折的漸層,以及衣領,跟後面冰淇淋機的散熱版,這種精細度是以前我用 Cubiio 難以想像的。(雖然拿掌上型跟桌上型比較也不太公平就是了)

beamo

至於雷射範圍邊邊的稍微的焦痕,可以用最細的砂紙稍微磨一下就消失了,不會影響到原本雕刻本身。



▼ 讓我再試一次,用毛髮來挑戰精細度這件事。可以看到,他的精細度在呈現毛髮的蓬鬆感是完全沒有問題的。

beamo

這台雖然當初收到的時候, 一開始有點不知道該如何下手,怕自己需要學很久之類的,但一旦打開箱子,會發現他學習曲線引導的非常好,從開箱插電開始,大概 1 個小時就可以做出一個令人有成就感的東西來,即便你沒有什麼設計底子,不知道要雕刻什麼東西,他們官網也有非常多的範例資源可以使用。

所以我認為非常適合在中小型商家,或是設計公司使用。當然,動則三萬四萬的東西,是不能靠衝動直接購買的,他們有讓你體驗的活動,你可以帶你想試雕的材質、圖檔去體驗看看。

實機體驗連結: https://tw.flux3dp.com/demo/

如果你真的要購買,可以在他們官網購買時,輸入專屬優惠碼 MacUknow 可抵 1000元。





另外他們也有用戶社團連結:https://lihi1.cc/mvdYV

這是 FLUX 他們的用戶 FB 社團,不用擔心使用後變成孤兒或沒地方分享作品,在社團裡面還能看到其他用戶的創作,如果你不確定這台的能耐(或是自己的能耐 XD),不妨先看看別人的作品。



另外如果你只是單純喜歡別人的作品,可以填寫他們的問卷 https://flux3dp.typeform.com/to/dy1DcxoC

3 分鐘填寫問卷就能抽 FLUX 職人用戶的作品,客製化樟樹燈,11月15 抽出三位得獎者。



那就祝各位創作順利啦。
