之前我們曾經 PO 過一篇 MacBook Pro 換 SSD 不求人,暴增容量與速度的完整教學。

當時引起很多迴響,畢竟這方面的需求的確是鋼需,也算是讓當初沒有升級 SSD 的朋友有後悔藥可以吃。但當時因為機型限制,只有 2012-2015 的機型可以改。換上 Thunderbolt 3 之後的機型完全沒有機會。

不過嚴格來說, 2016 Thunderbolt 3 的機型,只有有 Touch Bar 的機型是無法換硬碟,沒有 Touch Bar 的機型的 SSD 依然是可以拆卸,只是當時沒有廠商做這個特規的 SSD,即便可以拆卸,也沒有替代品可以裝上去。

不過,這個情況,隨著 OWC 發表新的款式的 SSD 正式改變。OWC Aura Pro NT 正是可以給 13 吋 MacBook Pro 無觸控 (2016 – 2017) 升級的 SSD。

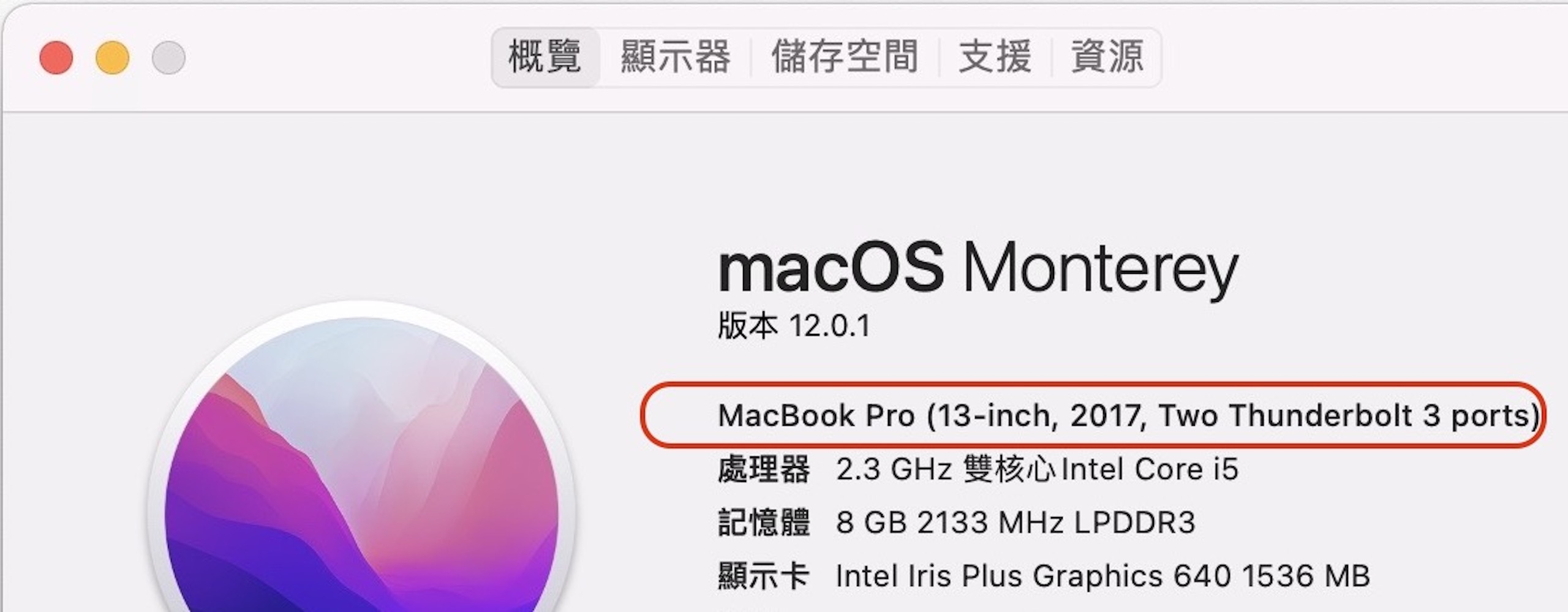

▼ 改裝前請確認你 Mac 型號,左上角蘋果符號,「關於這台 Mac」,中間這邊一定是要紅線框起這個型號,年份可以是 2016 或是 2017,才是本篇的目標。

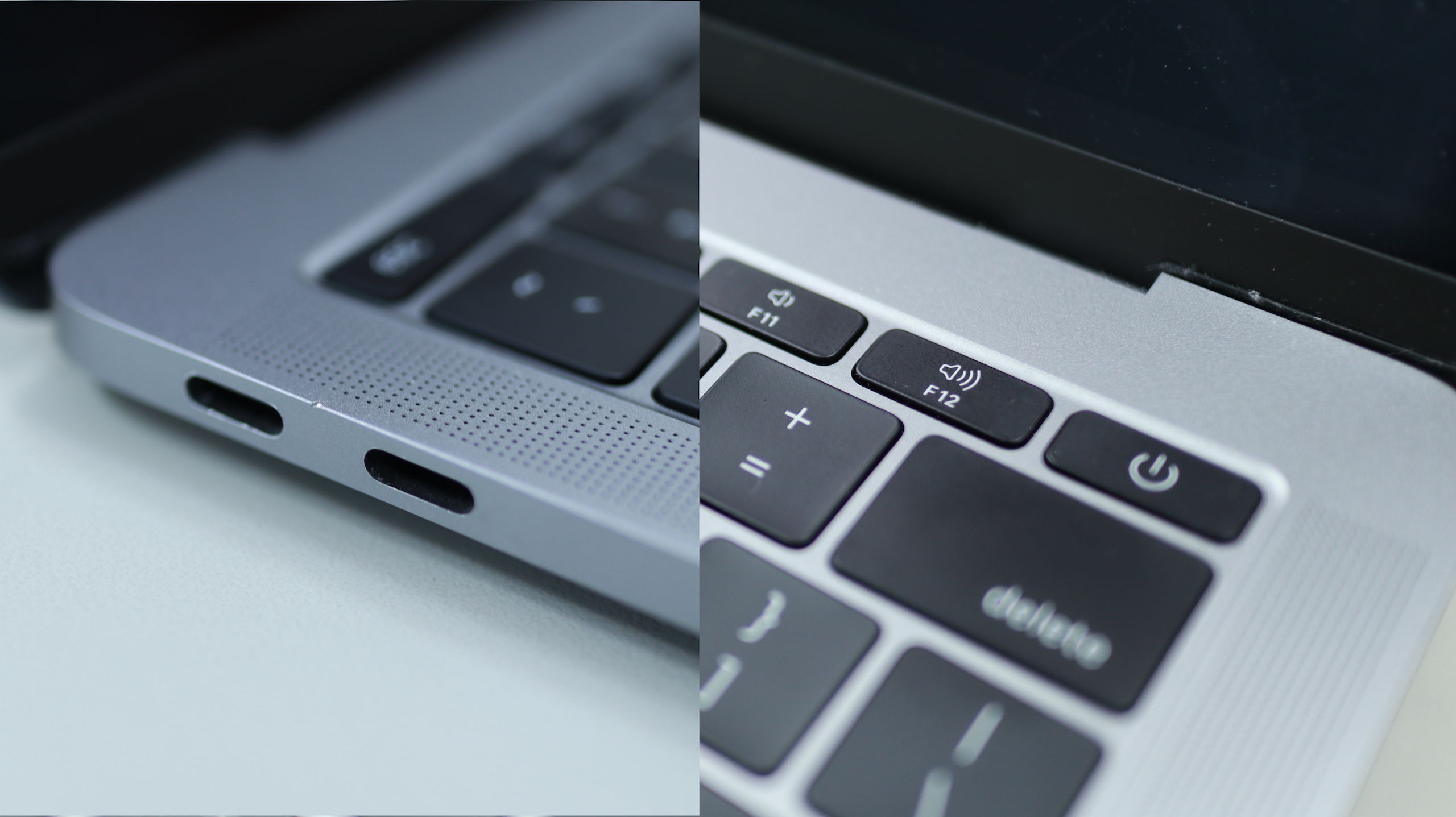

▼ 再次確認,是只有兩孔 Thunderbolt 3 並且沒有 Touch Bar 的機型,才可以喔。

▼ 開始換硬碟之前,請先確認你目前的系統是 10.13 High Sierra 以上。並到系統偏好設定的時光機,完整備份你的系統,晚點會從這邊回復。

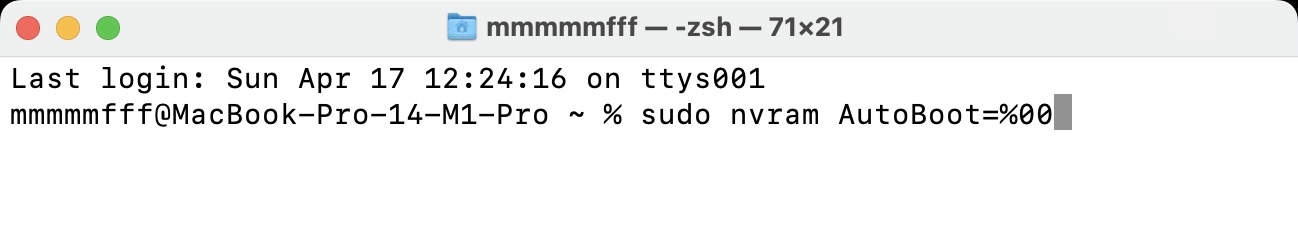

▼ 由於這款機型,會自動偵測你開啟螢幕的時候就會自動關機,這對於我們等等要拆裝硬碟很不方便,我們先把這個功能關閉。請打開你的終端機,輸入: sudo nvram AutoBoot=%00

按下 enter 之後,會需要輸入你的密碼。等等完成之後我們會再把此功能打開回來。

然後我們會需要先製作一個 Mac USB 安裝隨身碟,製作步驟請參考蘋果官網:如何製作可開機的 macOS 安裝磁碟 – Apple 支援 (台灣)

我這邊是直接製作 Monterey 版本。

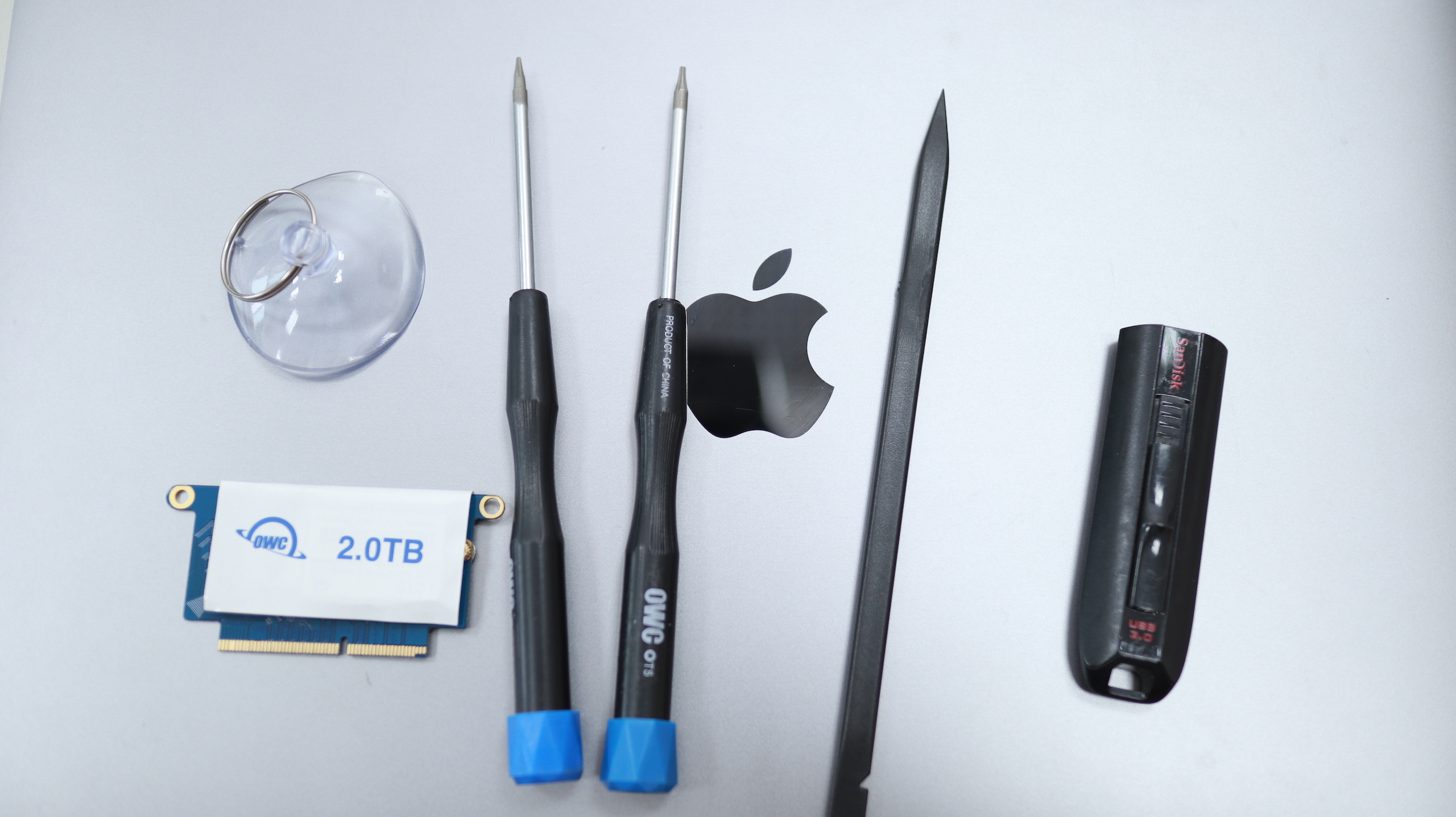

▼ 那麼,一切都準備就緒,就可以開始來改裝啦,圖片中除了電腦跟隨身碟是需要自己準備的,這些工具都是 OWC Aura Pro NT 會隨付給你的。

▼ 首先請先把電腦翻過來,螢幕轉軸處朝上,以此方向講解,先用 OWC 隨付的螺絲起子把六個輪絲轉開卸下。

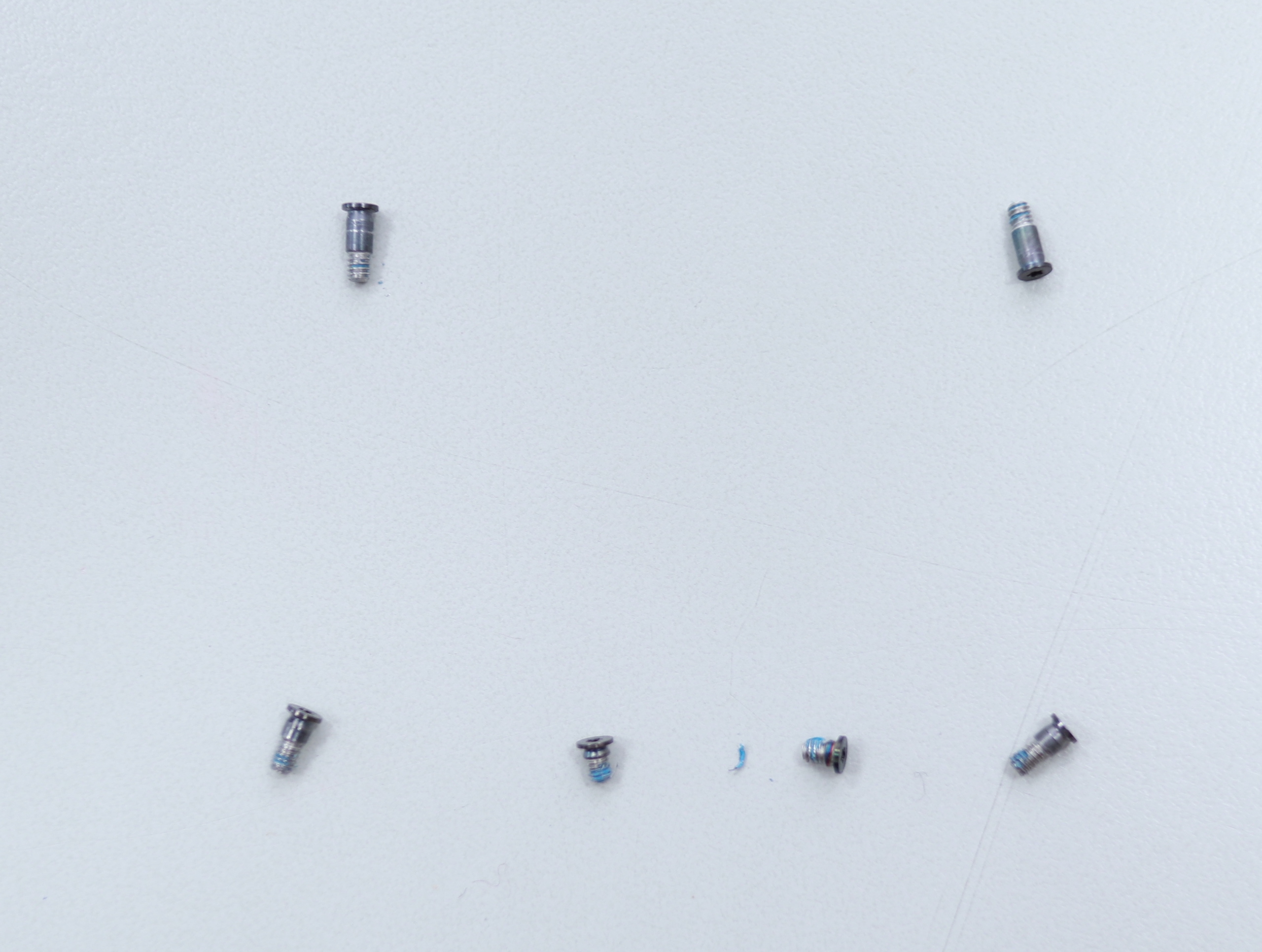

▼ 由於螺絲長短不一,為了避免鎖回去的時候搞錯,建議卸下的時候按照位置擺放。

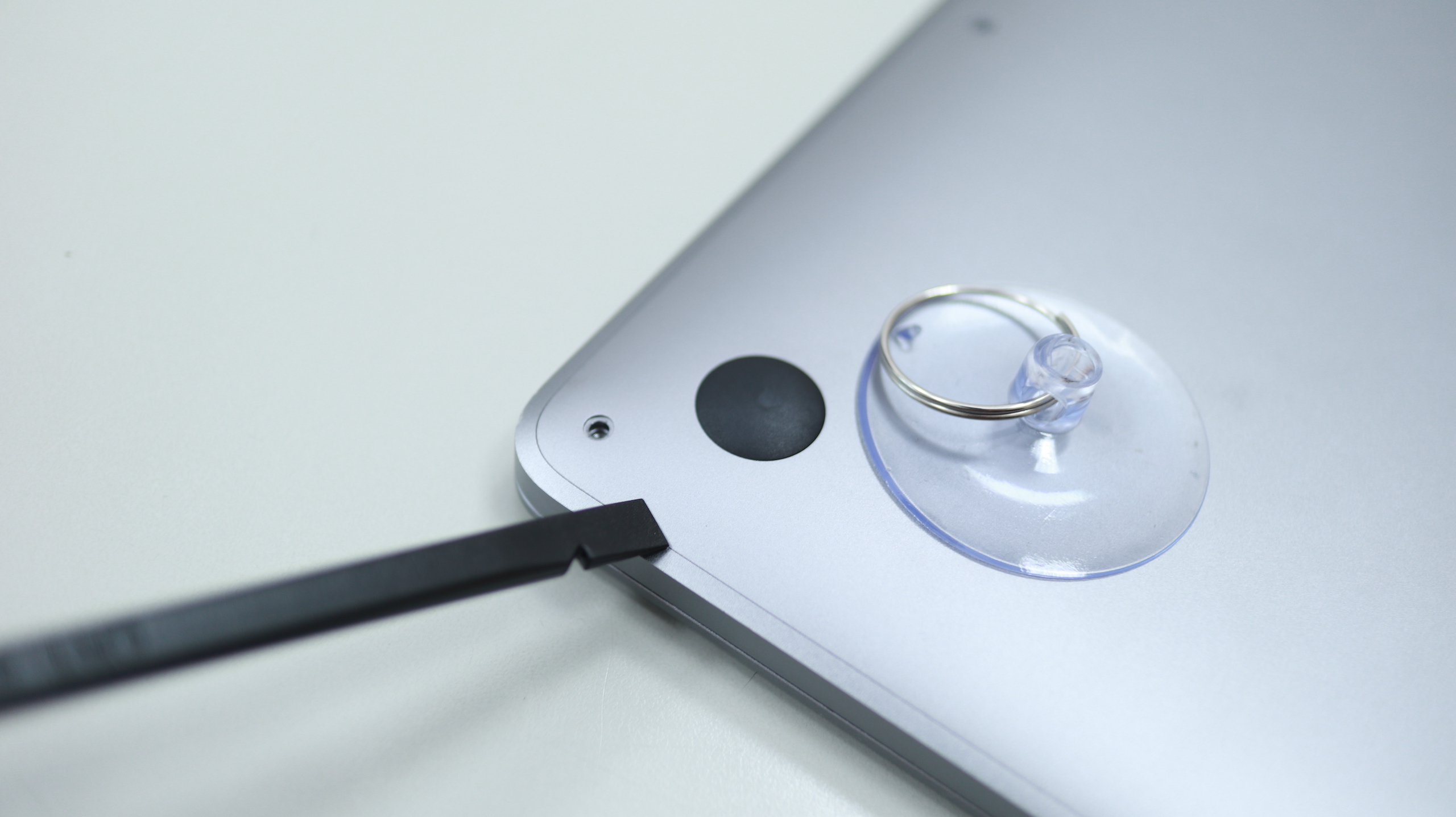

▼ 接下來利用吸盤跟短棒,把兩側撬開。有點緊,他下方是有卡榫,用力一下就可以了。

▼先撬開兩側之後,就可以撬開下方,這時上方不要硬撬開,要斜斜的往前推。

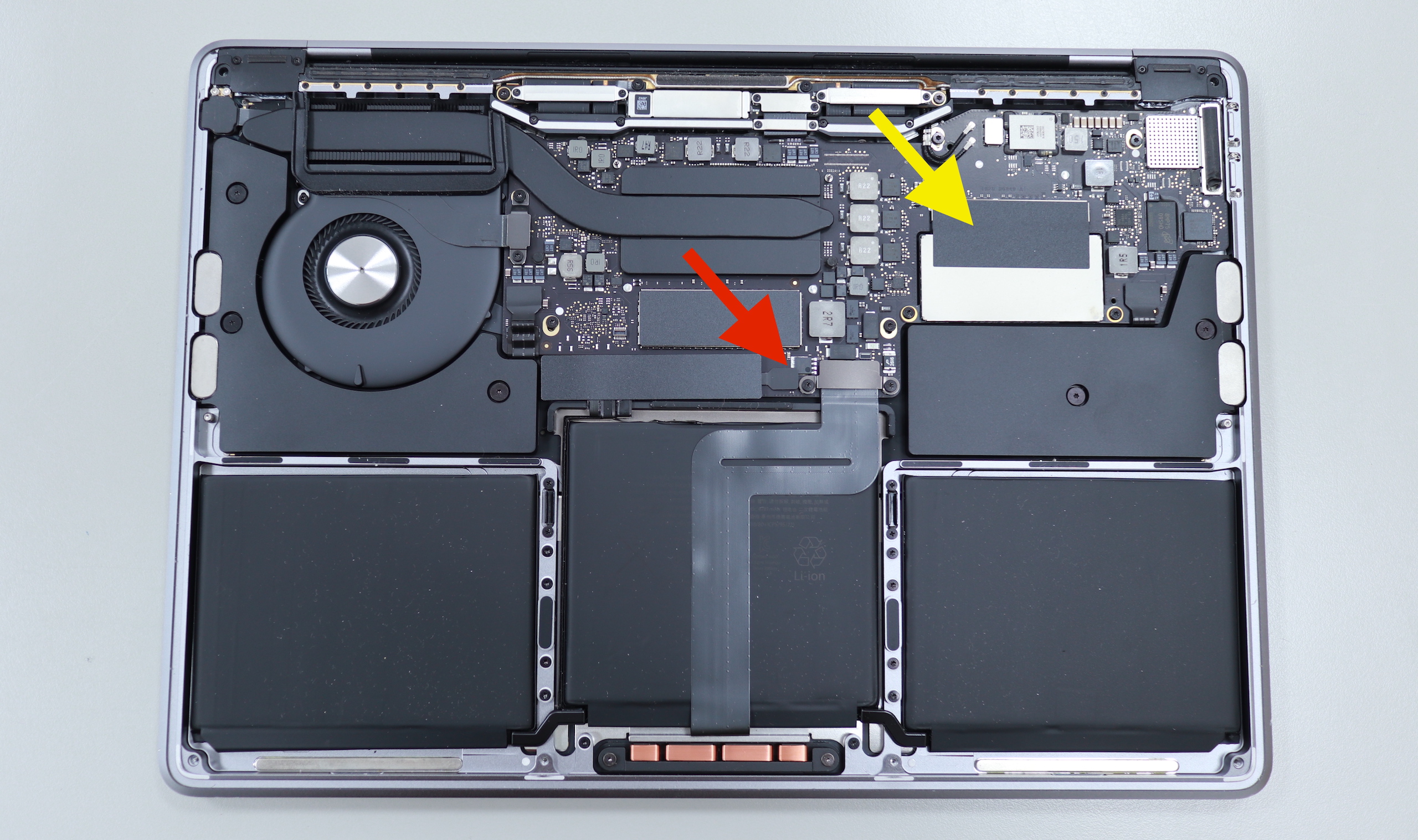

▼ 現在我們可以看到內部了,先在紅箭頭的地方關閉電源,然後再到黃箭頭的地方更換 SSD。

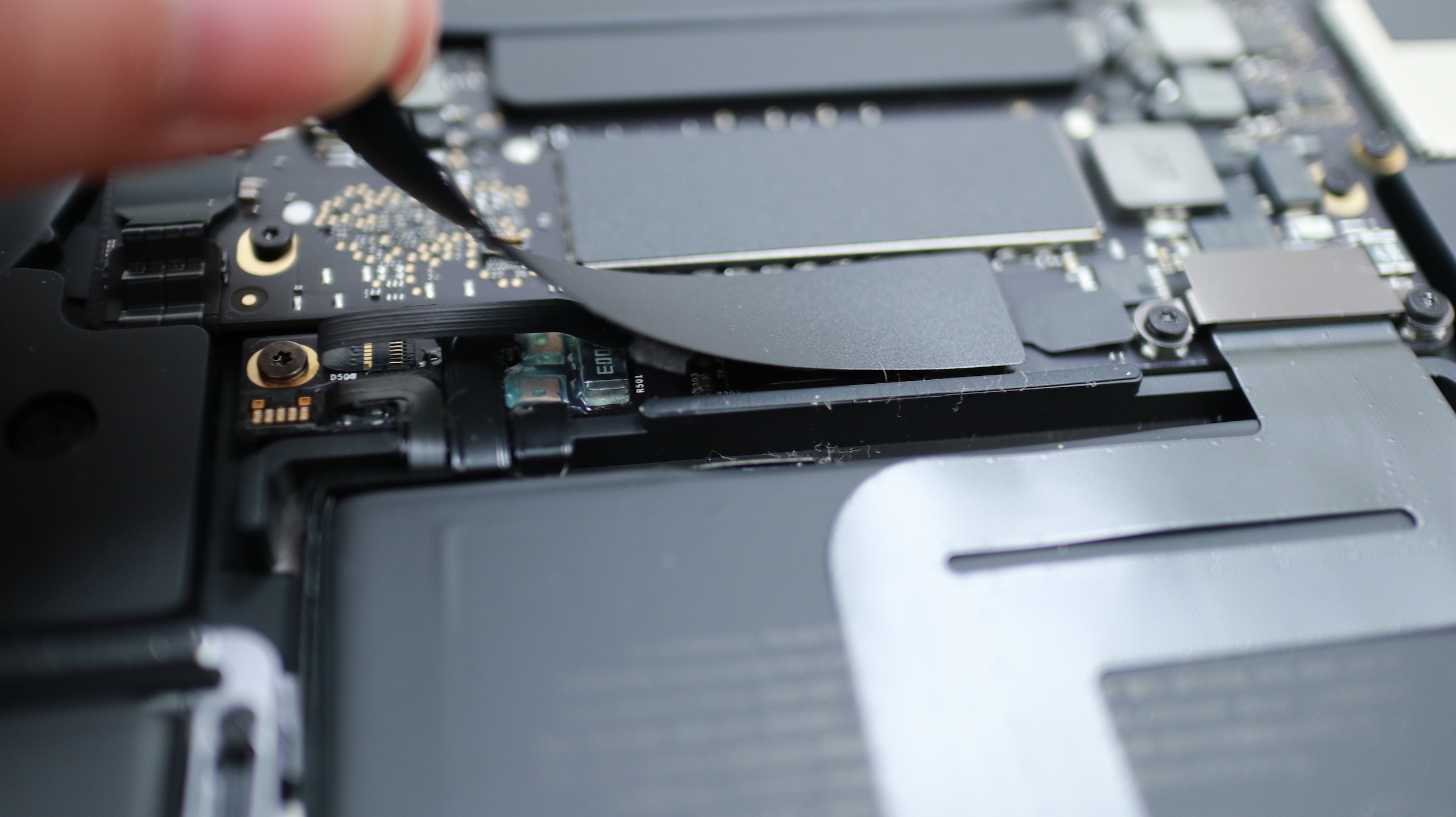

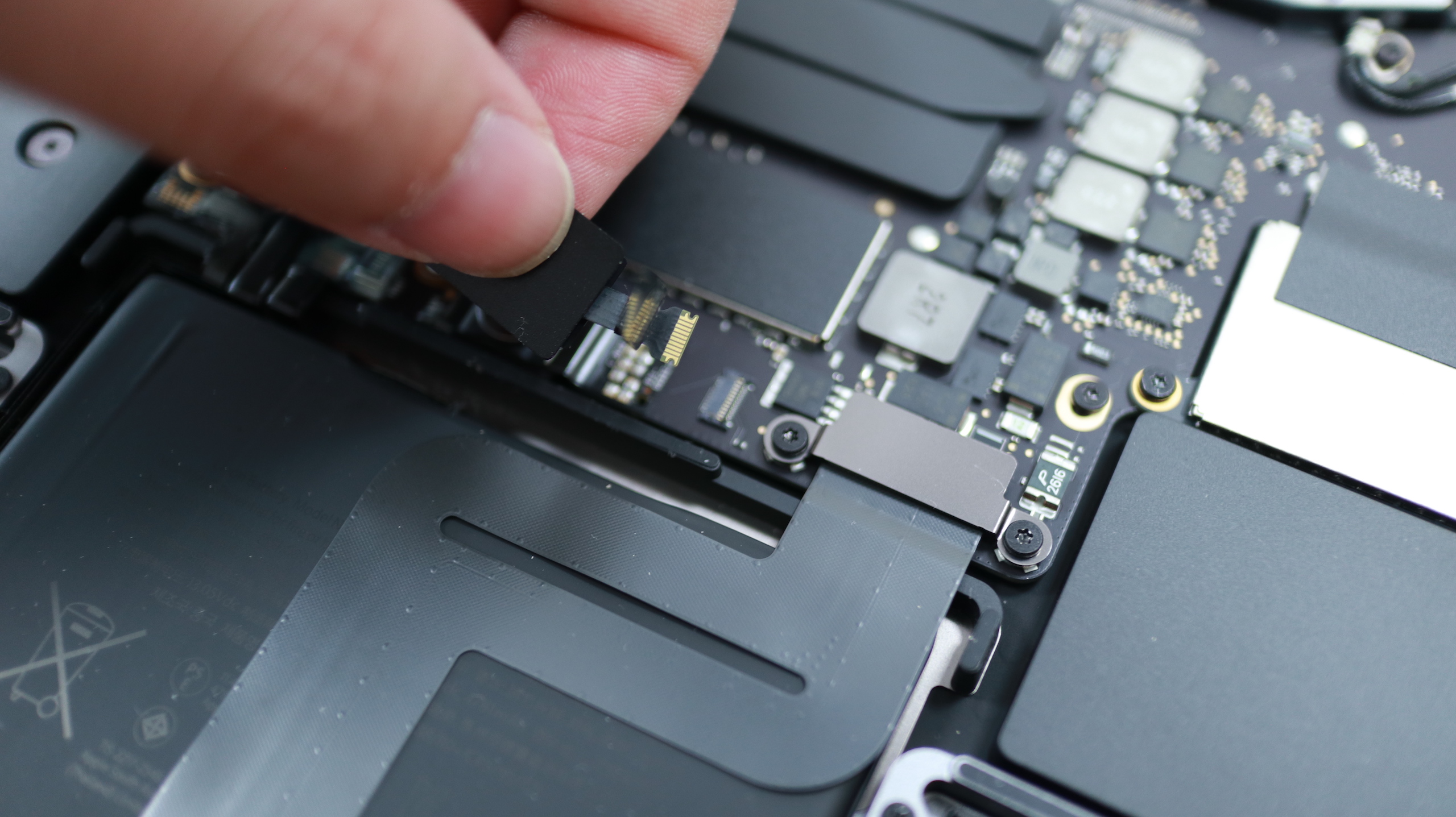

▼ 先撕開電池上方的黑色貼紙

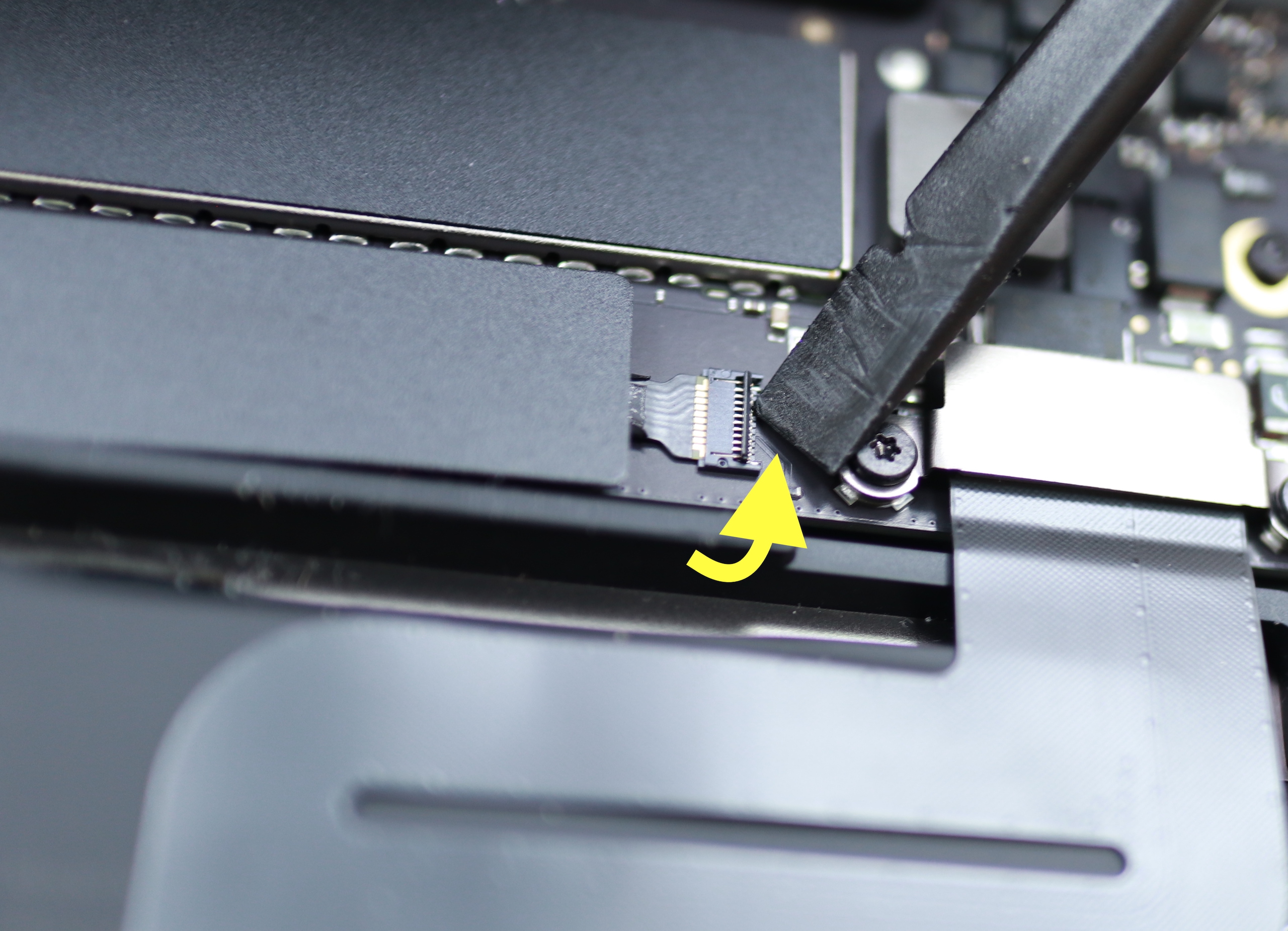

▼ 再次利用小短棒把這個開關往上搬,然後排線就可以取出。

▼ 像這樣,排線可以向上取出。

▼ 排線拿起來之後,再轉開這個圓形的電池鎖點。這樣就完全斷電了,可以放心去拆卸 SSD 了。

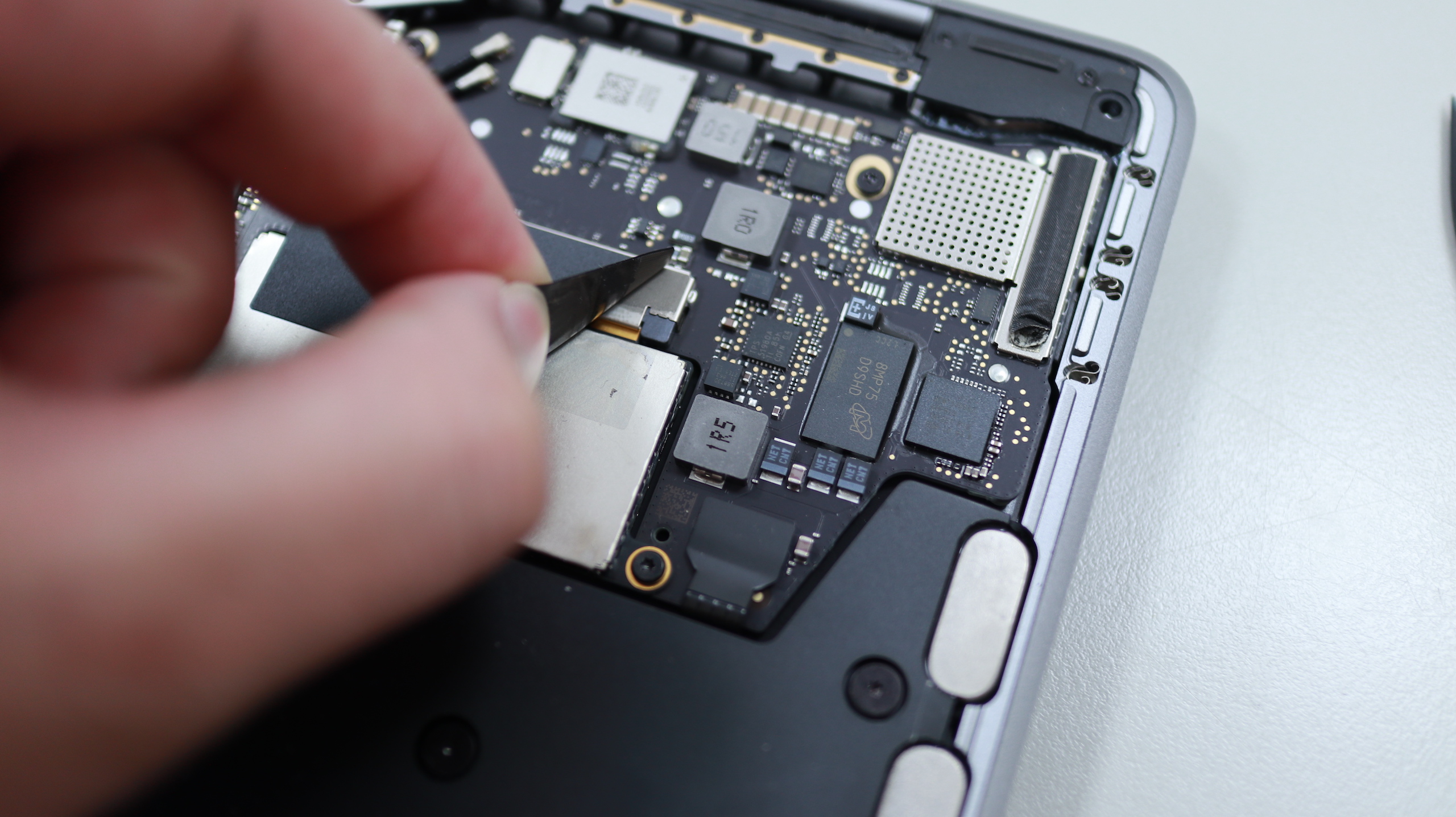

▼ 輪到 SSD 這邊,一樣是先把黑色的貼紙撕下。

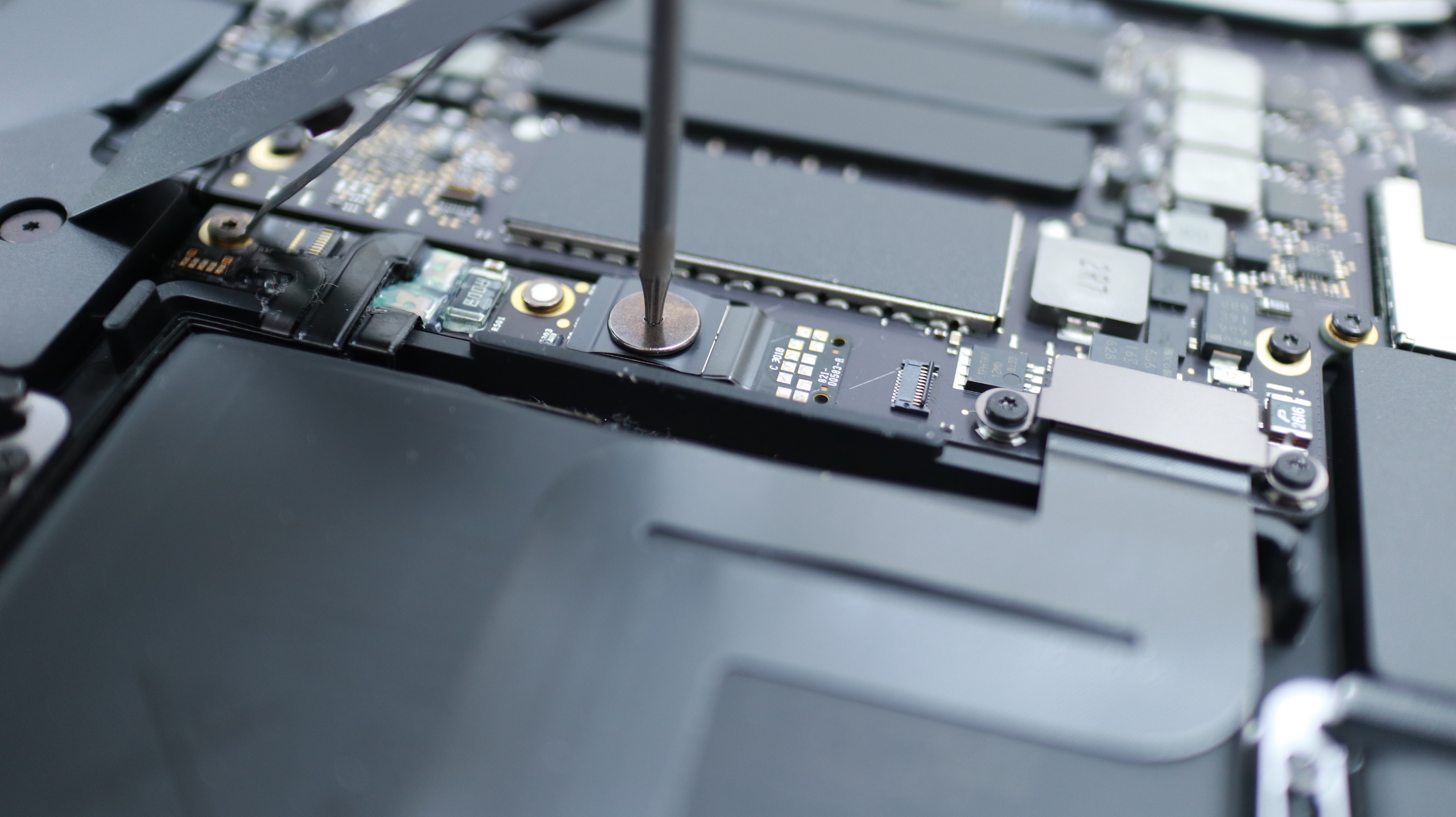

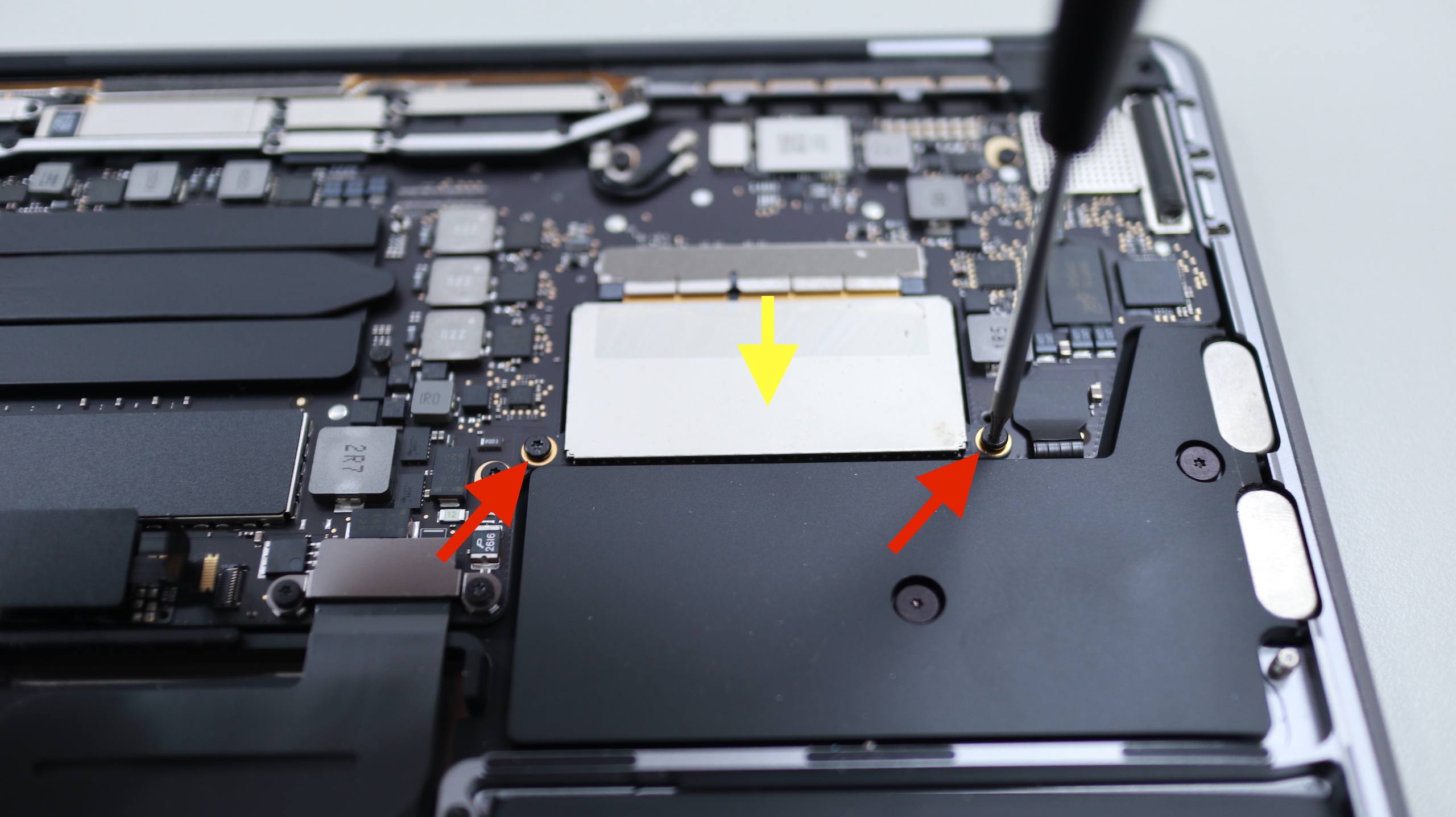

▼ 先卸下紅色的螺絲,然後把 SSD 按照黃色箭頭方向斜斜的取下。

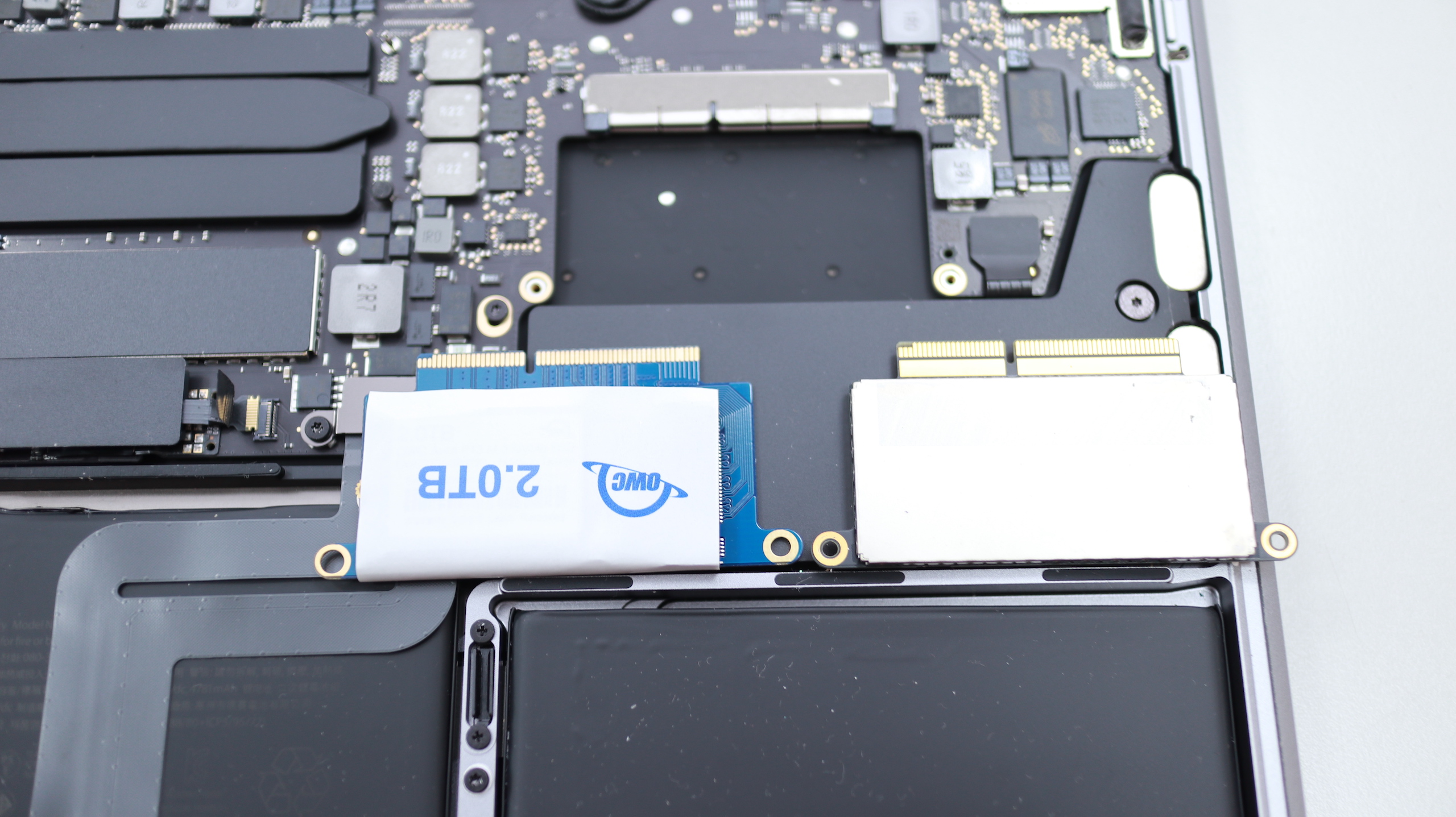

▼ 這樣就簡單拆下 SSD 了,這時我們再把準備好的 OWC 硬碟裝上即可。然後把剛剛的流程全部反著做一次,螺絲裝上,鎖回電池的鎖點跟排線。

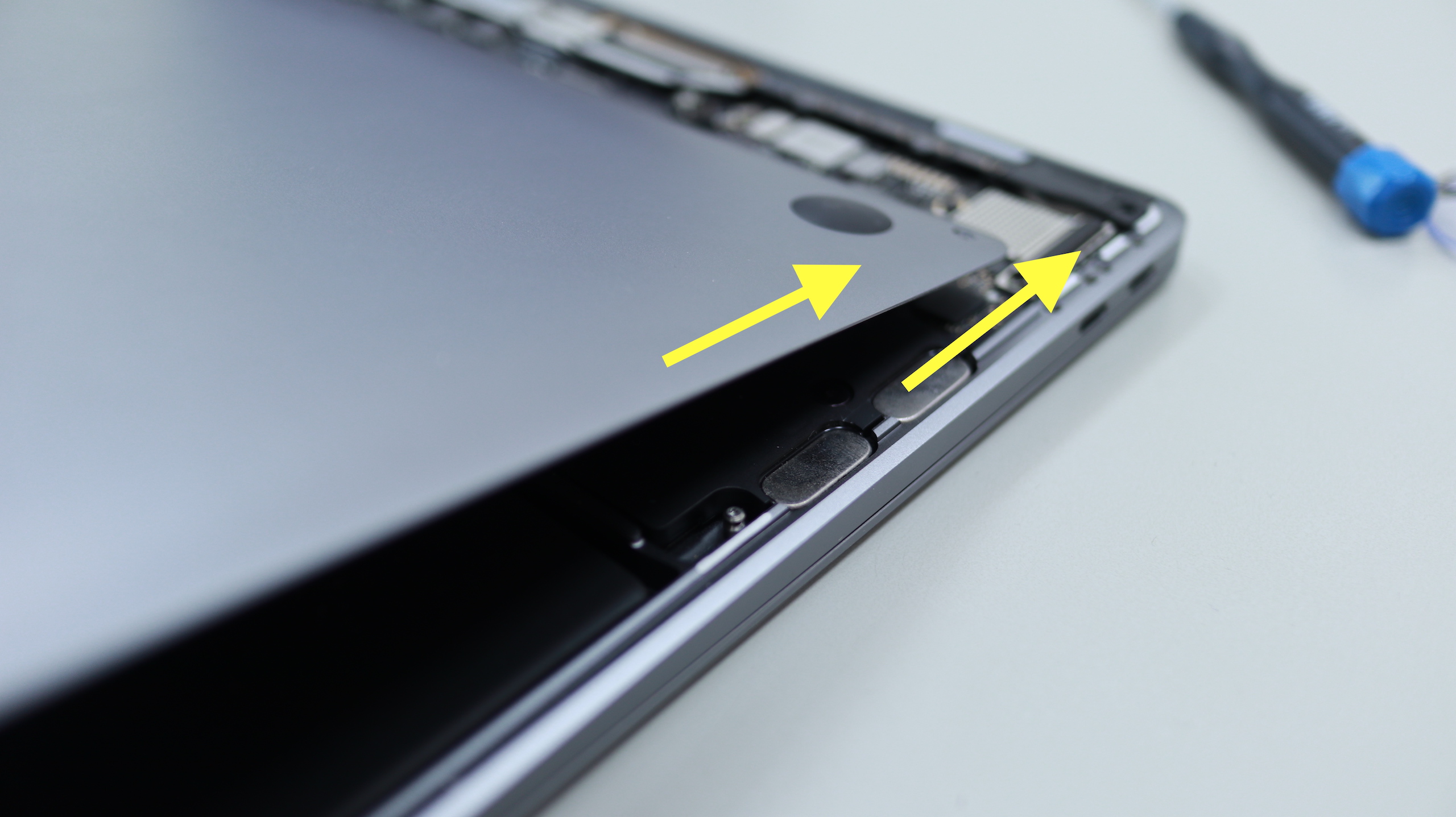

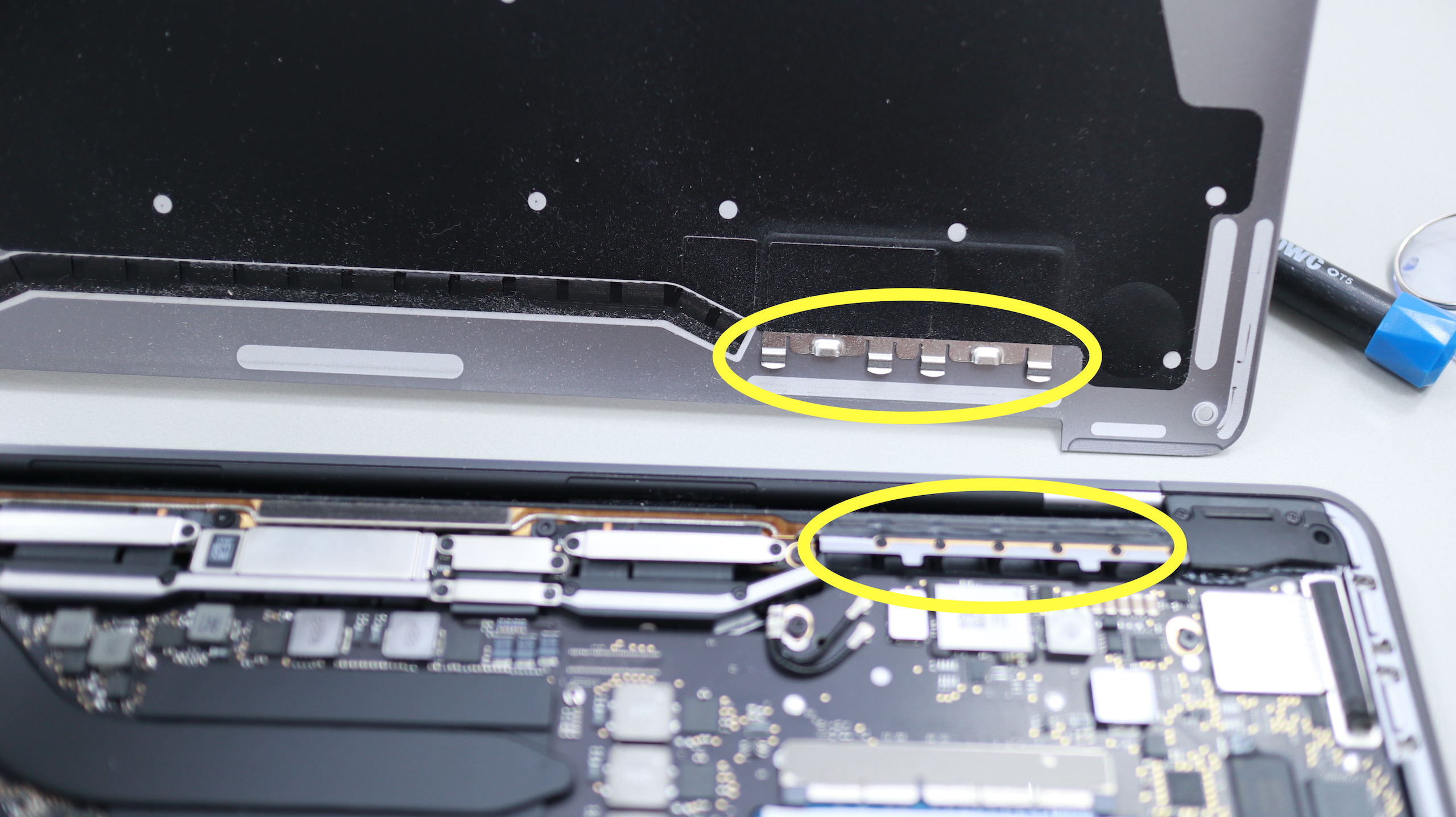

▼ 裝回底蓋的時候,可以看到黃圈圈這邊就是我們剛剛說不要撬開,而是斜斜的取出的原因。

▼ 所以一樣,大概是這個角度,把底蓋先裝回去,然後用力壓下底蓋左右兩側的卡榫,並把螺絲鎖回去即可。

到此為止,SSD 的硬體改裝已經完成,接下來我們要來安裝作業系統。還記得我們剛剛做好的 USB 開機碟嗎。現在我們就可以插上了。

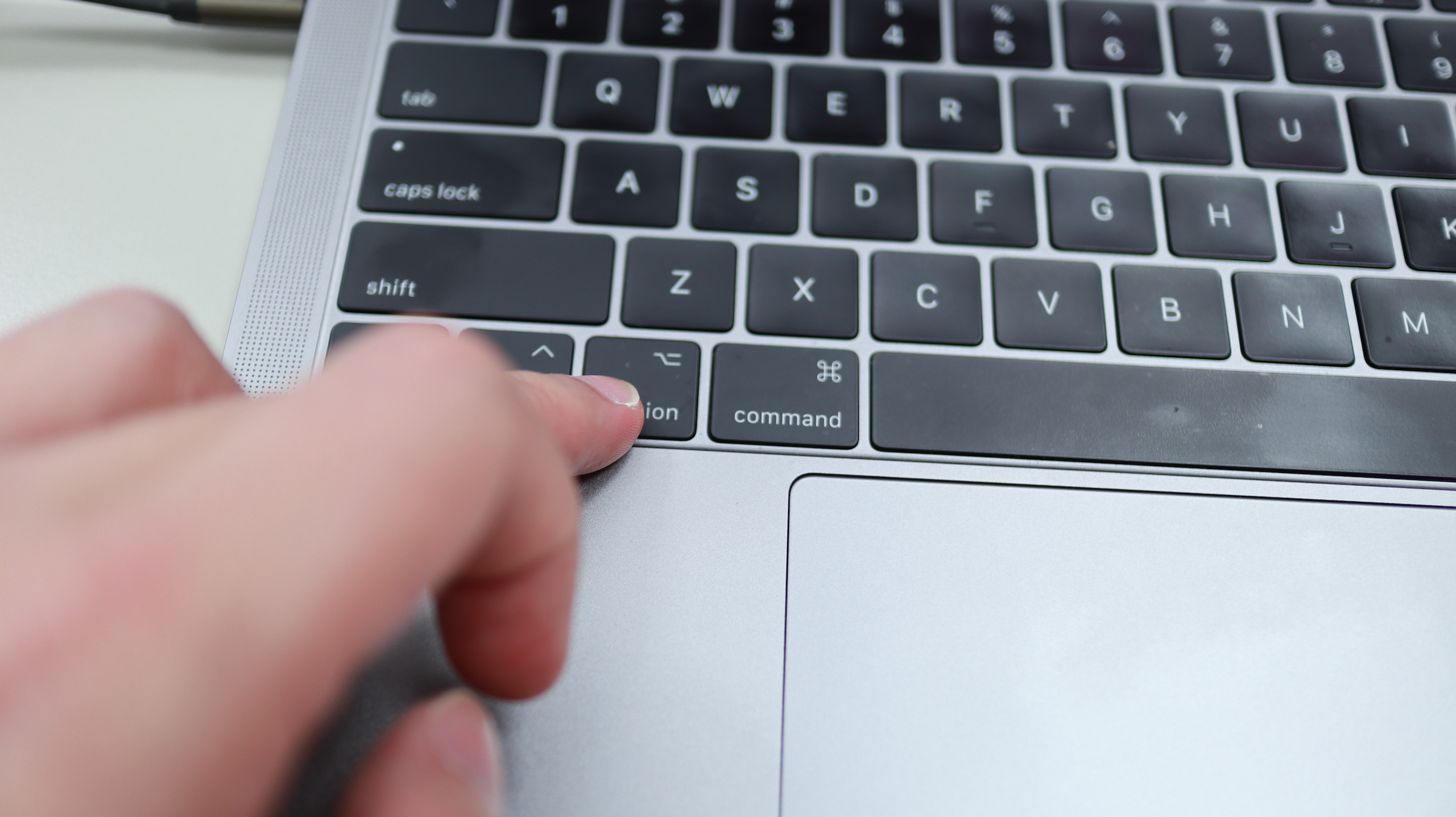

▼ 插上 USB 之後,按著鍵盤的 Option 不放並按下電源。

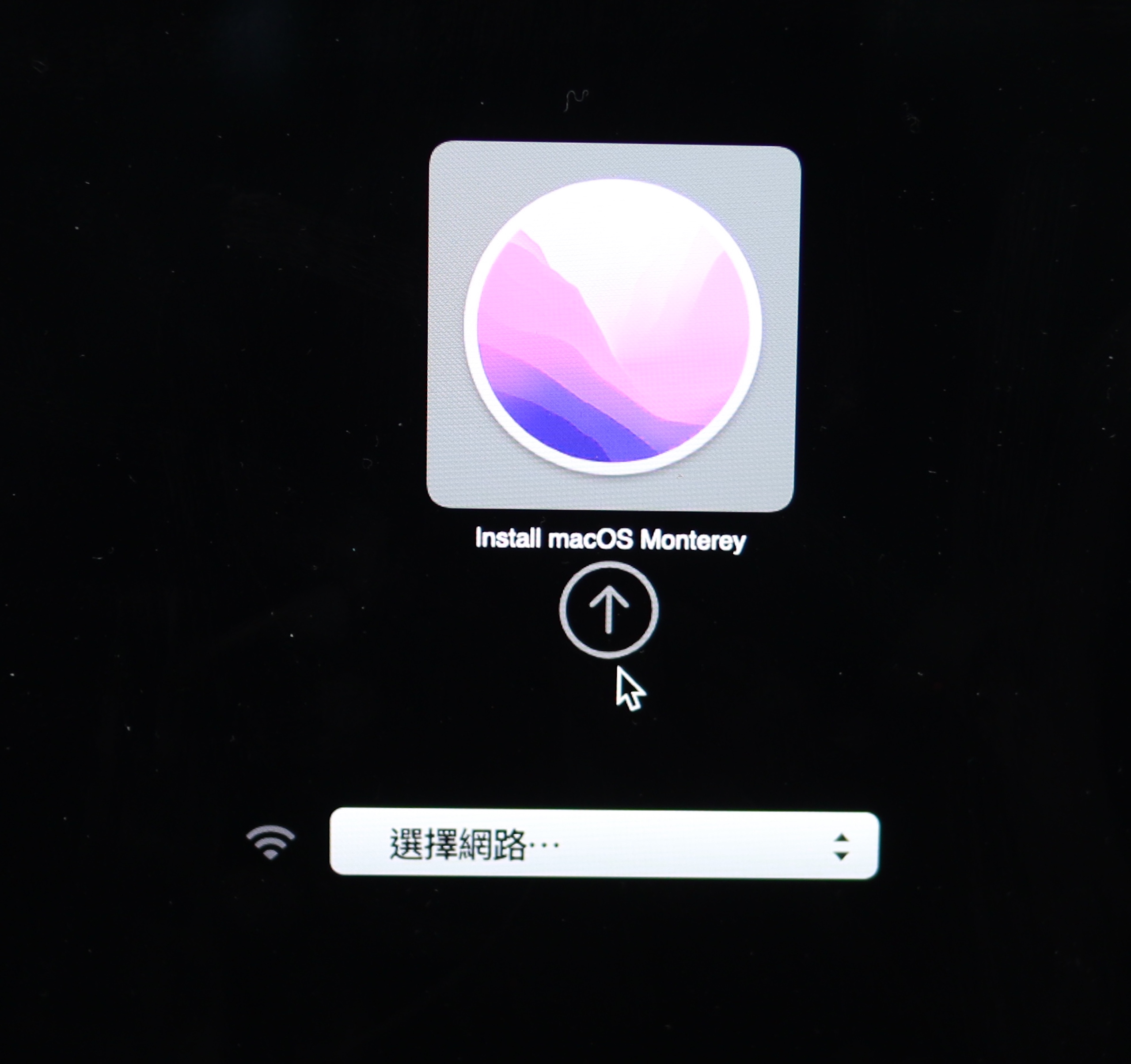

▼ 這樣就可以以 USB 開機,我們就來用這個 USB 開機碟來安裝作業系統到這個全新的硬碟。

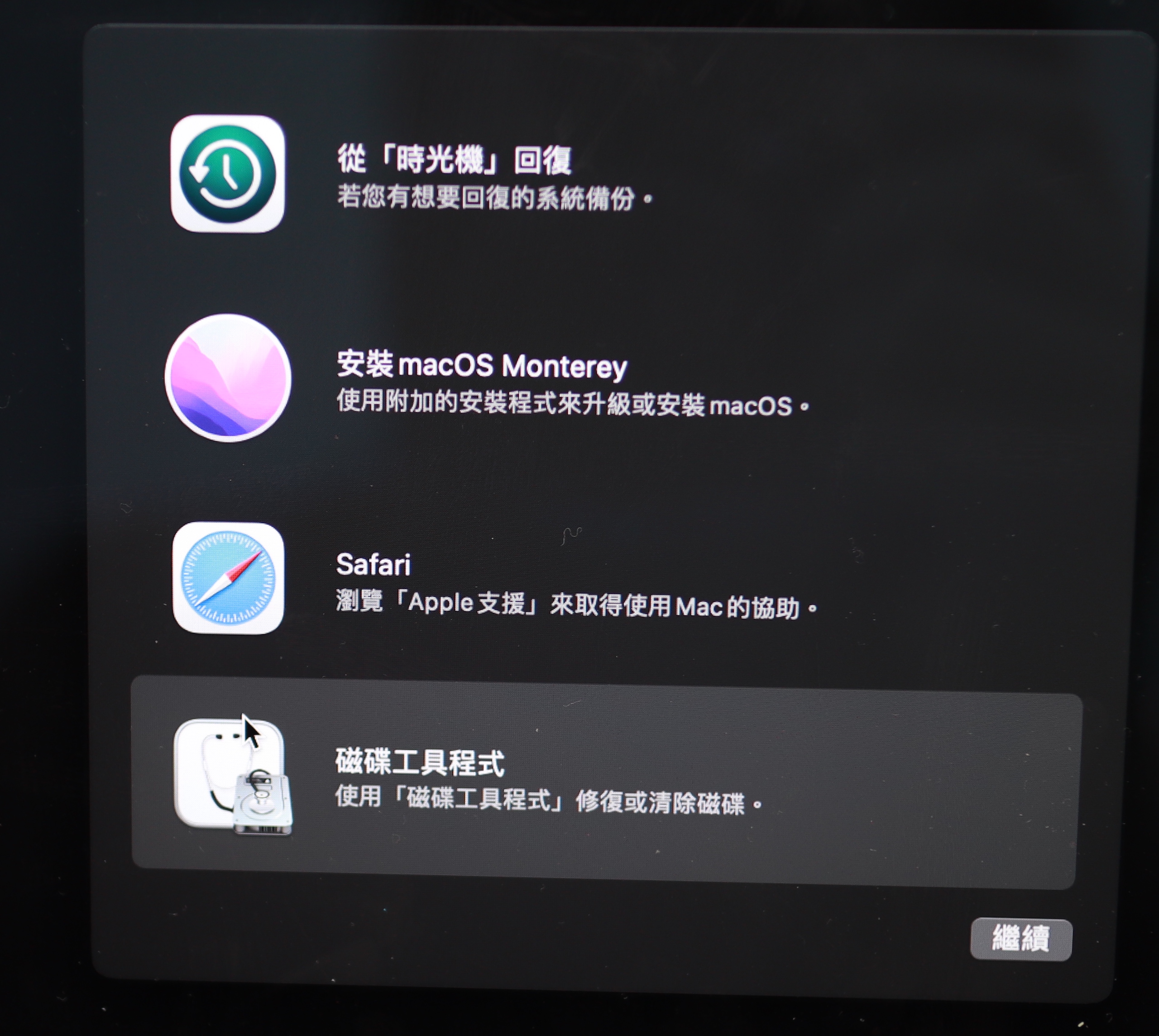

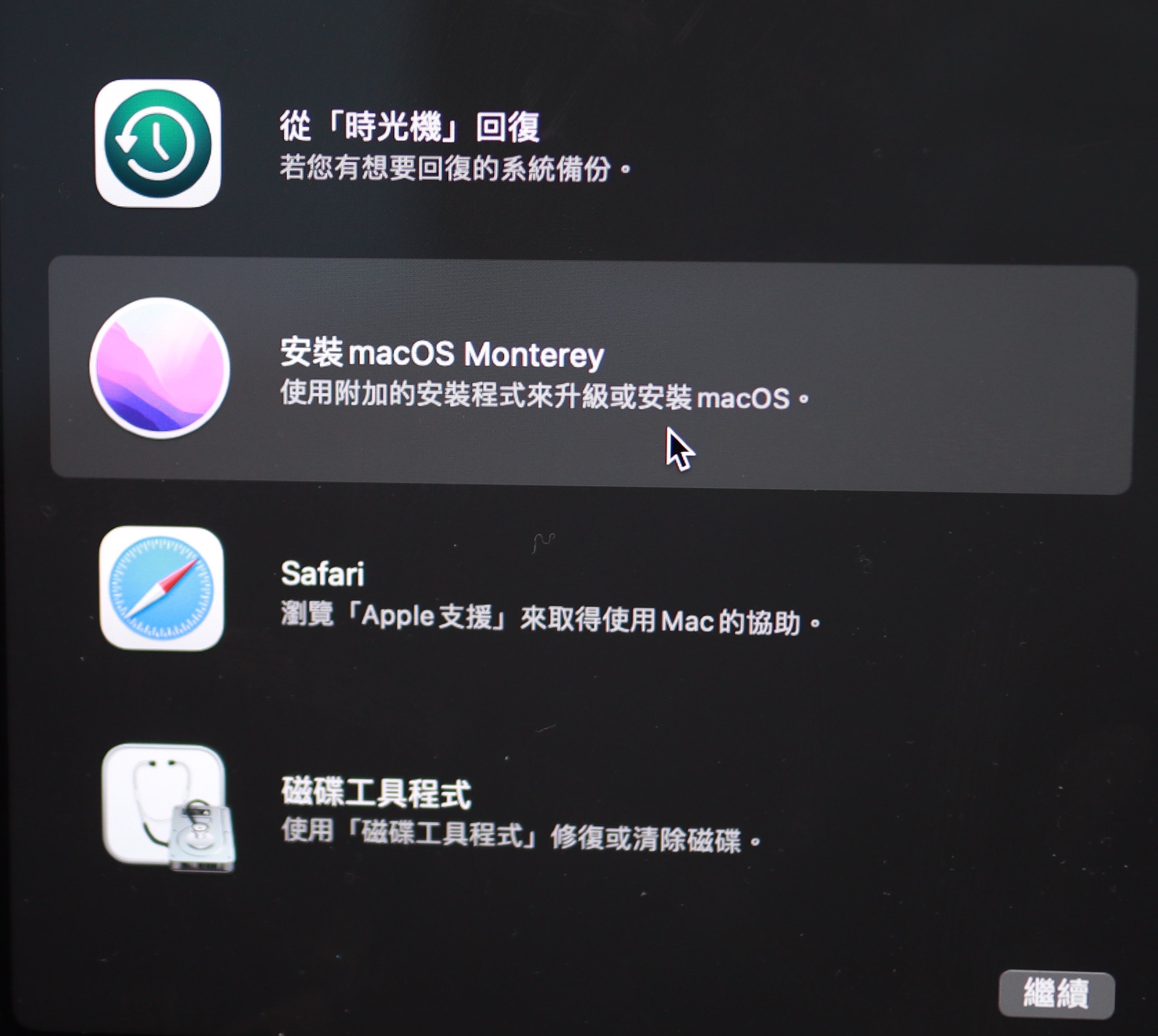

▼ 不過在安裝之前,需要先格式化硬碟,我們先不選安裝作業系統,而是選下方的「磁碟工具程式」

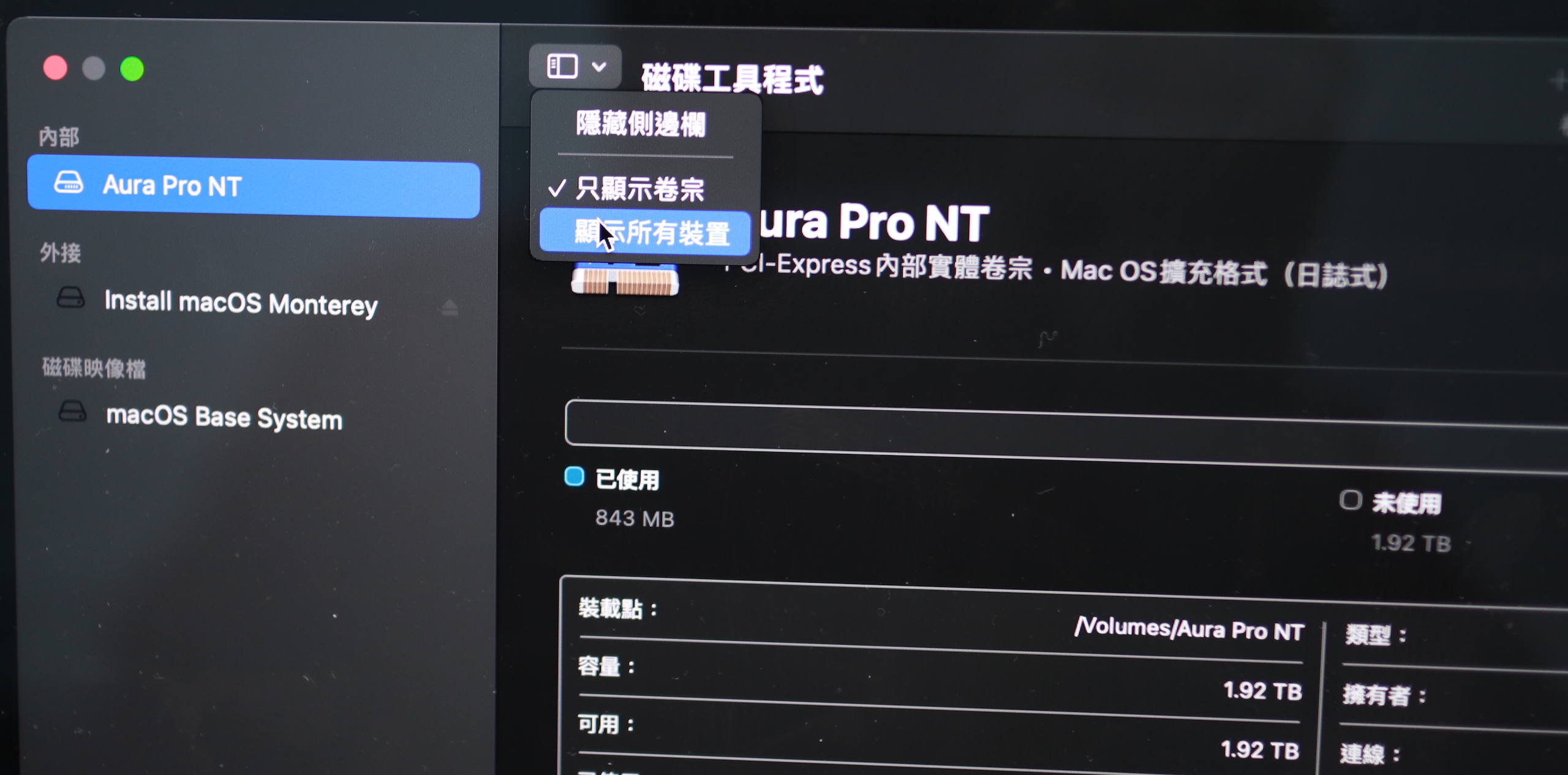

▼可以看到電腦有正常抓到新的 SSD 了。選擇左邊的 Aura Pro NT 之後,選擇上方的選單,選擇「顯示所有裝置」

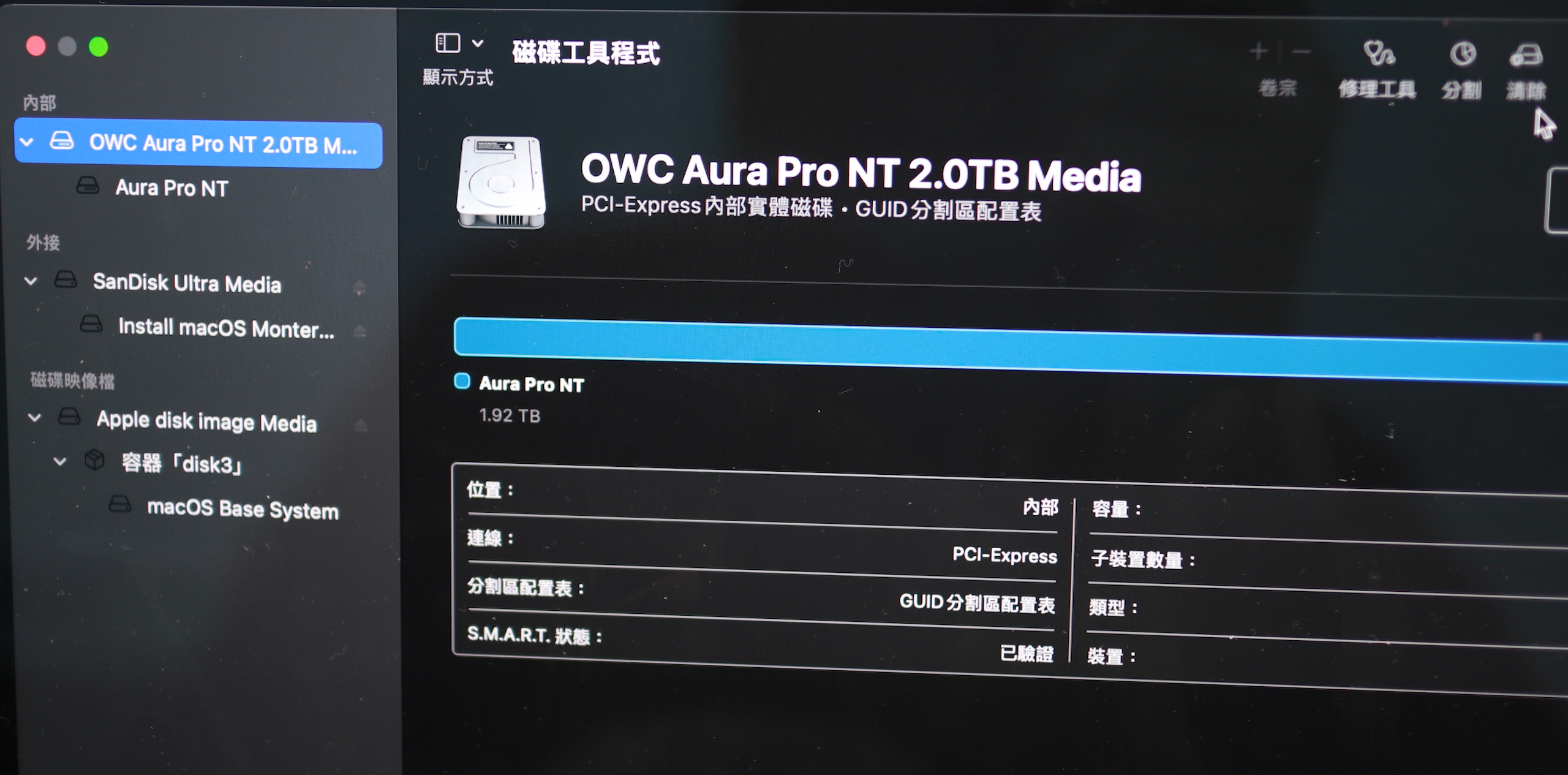

▼ 左邊的選單可以看到根目錄,點選 OWC Aura Pro NT 2.0TB (看你買什麼容量) 之後選擇右邊選單的「清除」

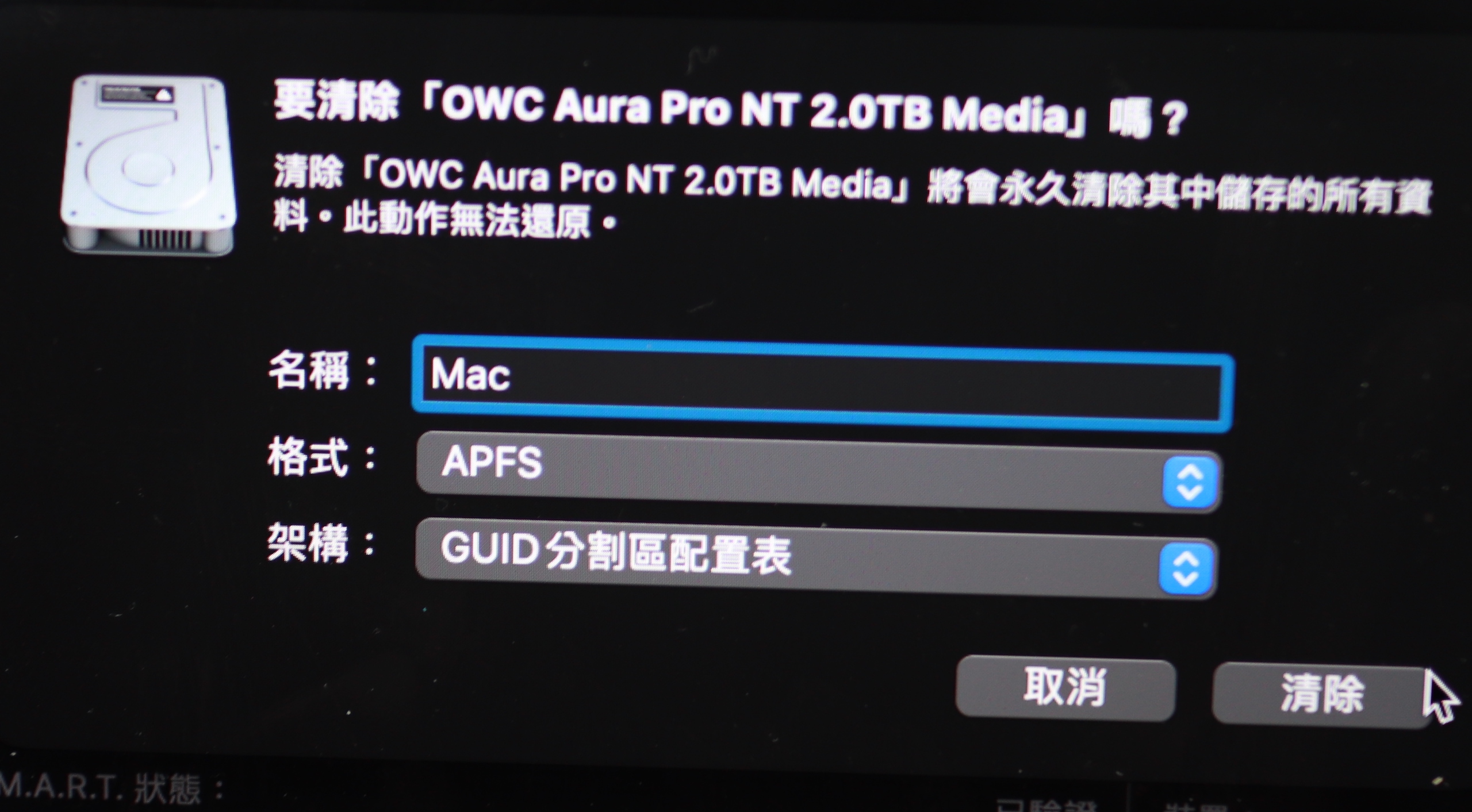

▼ 名稱看你習慣,格式跟架構如下。並按下「清除」

▼現在硬碟格式化完成了,可以安裝了。

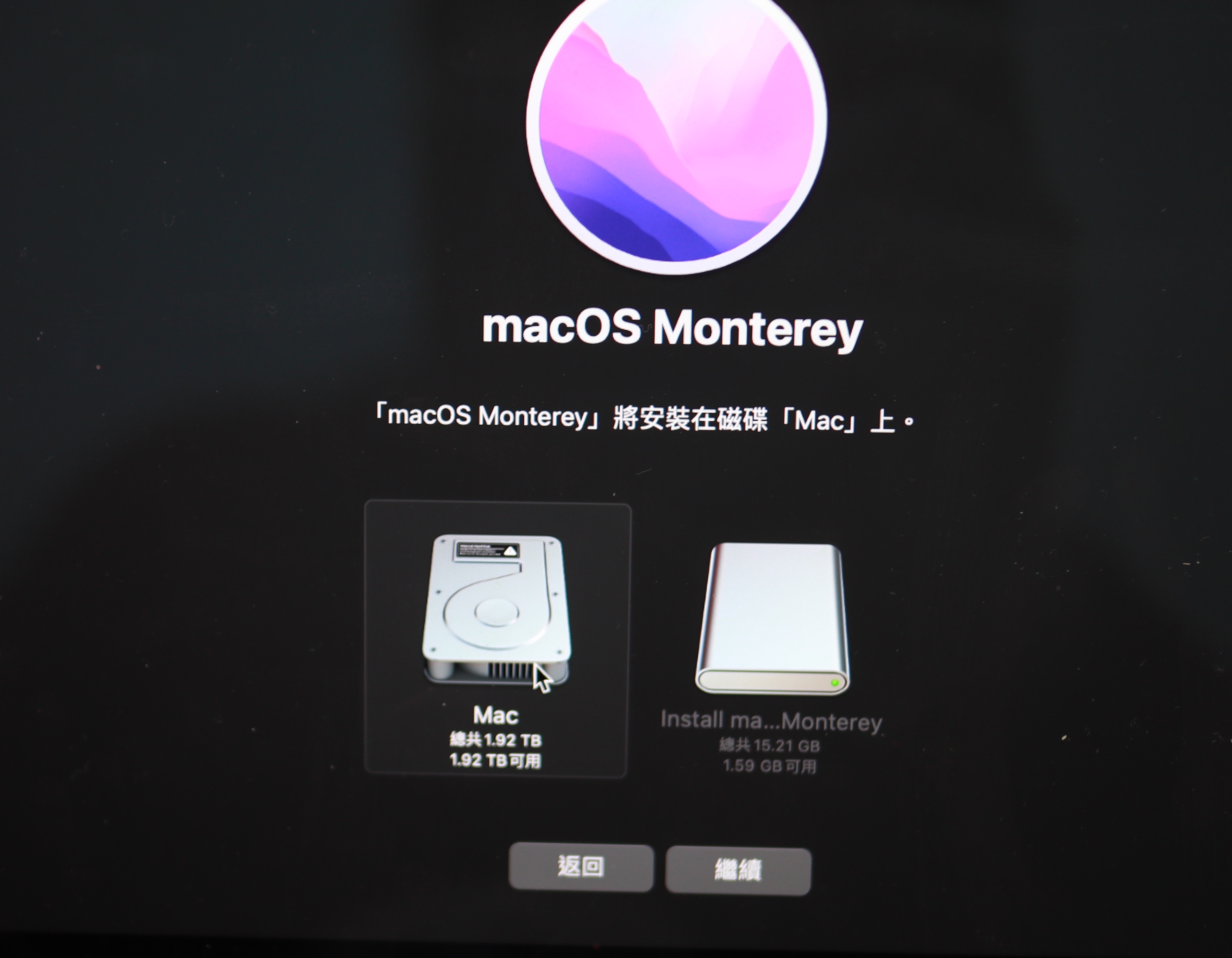

▼ 選擇剛剛格式化好的卷宗之後,就下一步下一步依序完成了。

等重灌完成,就可以正常使用啦。

不過還差兩個步驟:恢復資料、以及重新開啟開螢幕就自動開機的功能。

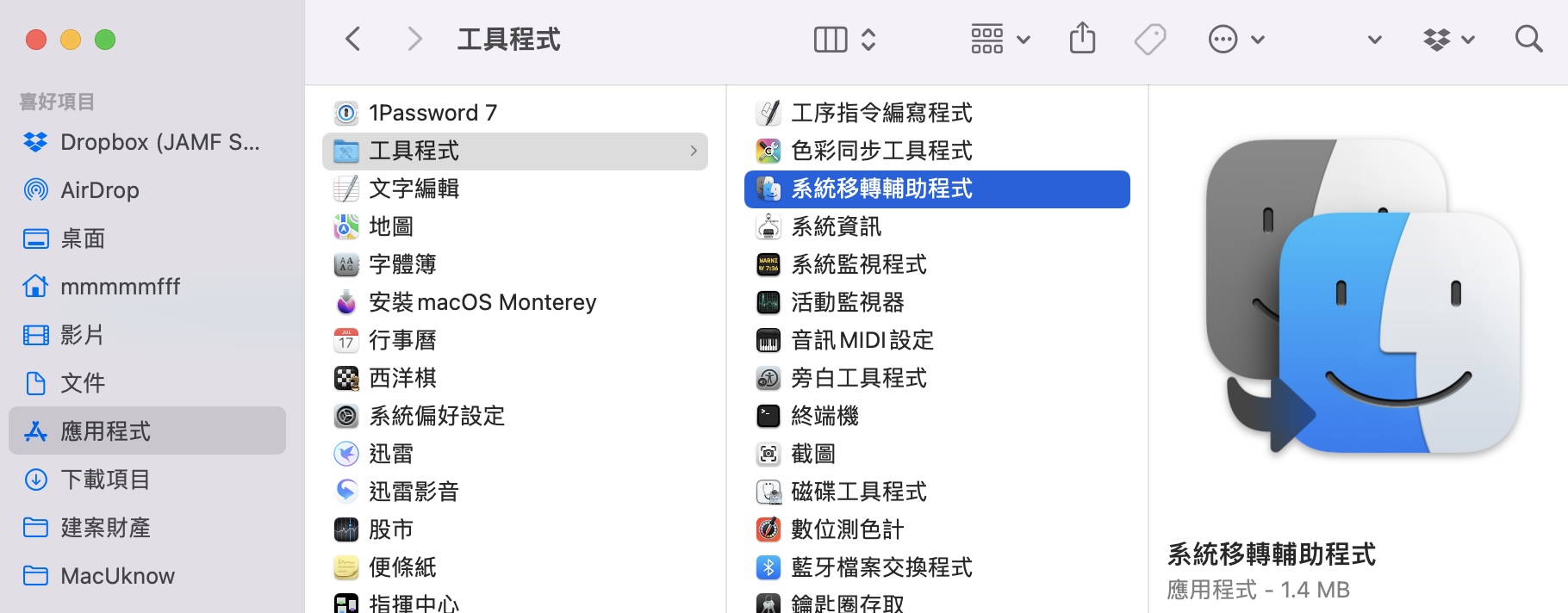

▼ 如果你想要恢復你剛剛 Time Machine 的資料,接上你剛剛備份好 Time Machine  的硬碟之後,來到應用程式>工具程式>系統轉移輔助程式

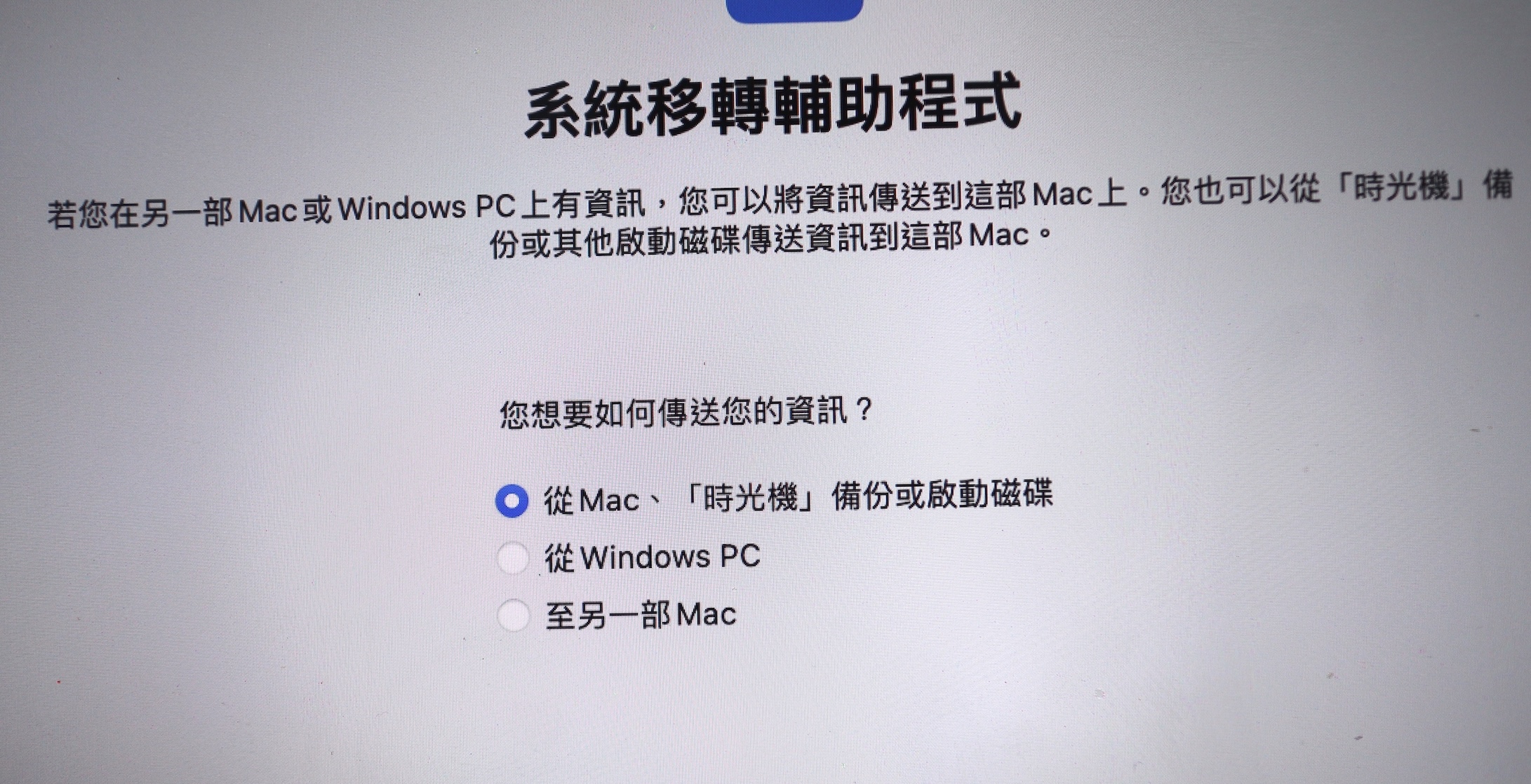

▼ 打開之後選擇「從 Mac、「時光機」備份或啟動磁碟」

▼選擇第一個選項

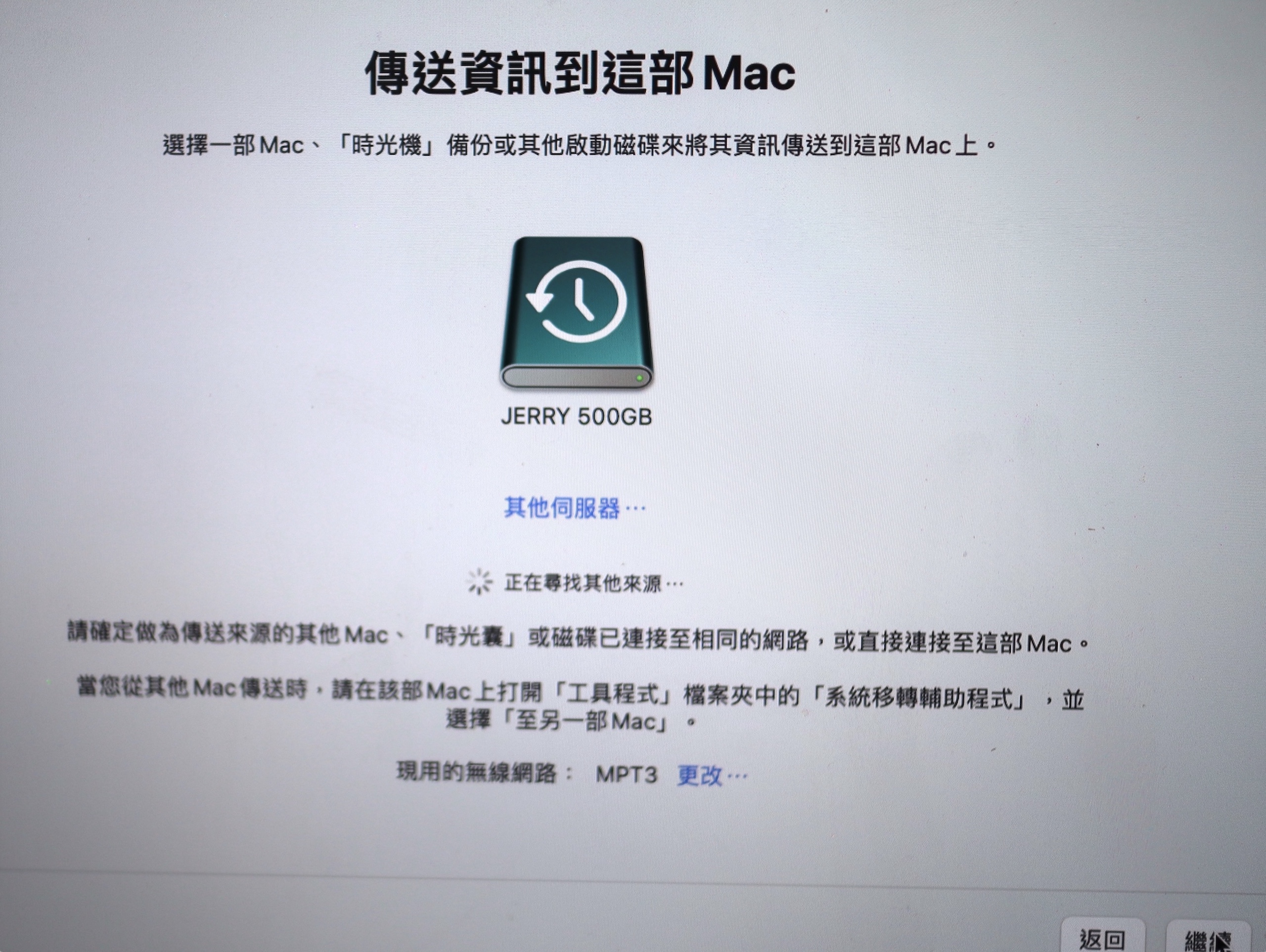

▼ 並選擇你剛剛備份好的外接硬碟。接著選擇你要恢復的資料,就完成囉。

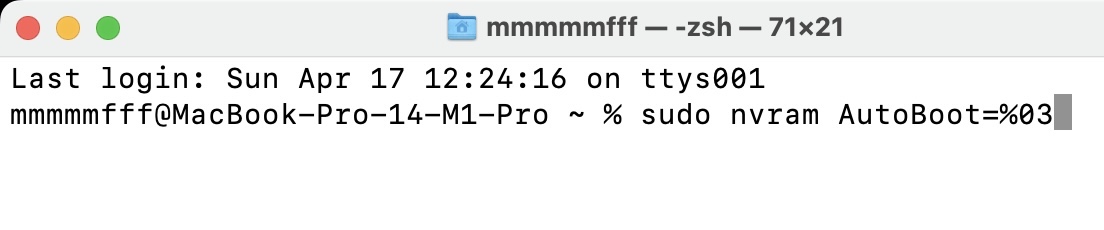

▼ 最後打開終端機,輸入 sudo nvram AutoBoot=%03

就可以把開啟螢幕的時候自動開機這個功能開回來了



如果看不習慣圖文版的, OWC 也有錄製影片版的供你參考



以上教學希望對各位有幫助,如果你想購買 OWC Aura Pro NT NVMe SSD,歡迎參考下方連結
